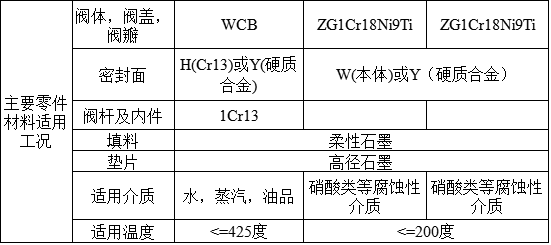

J11H-16/25C铸钢丝口截止阀主要材料：

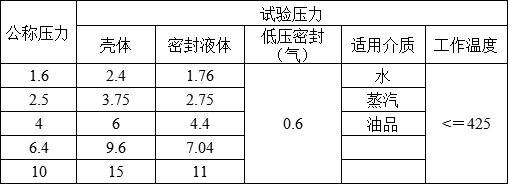

J11H-16/25C铸钢丝口截止阀技术参数：

J11H-16/25C铸钢丝口截止阀主要外形尺寸、连接尺寸及重量 ：

公称通径 DN （ mm ）	管螺纹 G	尺寸（ mm ）						重量 (kg)
		L	E	S	H	H1	D0
15	1/2 ″	90	14	32	109	117	55	0.9
20	3/4 ″	100	16	36	109	117	55	1.1
25	1 ″	120	18	46	132	142	80	1.8
32	1 1/4 ″	140	20	55	156	168	100	2.5
40	1 1/2 ″	170	22	65	167	182	100	3.7
50	2 ″	200	24	80	182	200	120	5.5
65	2 1/2	260	26	95	200	223	140	9.3

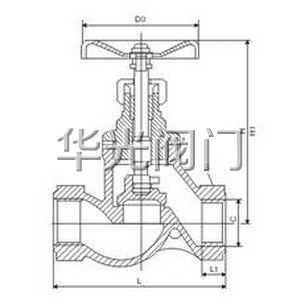

J11H-16/25C铸钢丝口截止阀结构图：



订货须知：
一、① J11H-16/25C铸钢丝口截止阀产品名称与型号② J11H-16/25C铸钢丝口截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定 J11H-16/25C铸钢丝口截止阀型号，请按 J11H-16/25C铸钢丝口截止阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
