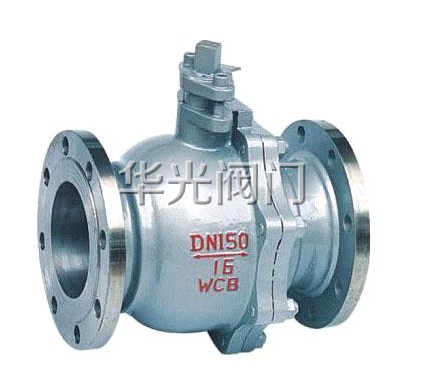

Q41F-10/16/25C铸钢手动球阀概述：
法兰铸钢球阀用于截断或接通管路中的介质，选用不同的材质，法兰球阀可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

Q41F-10/16/25C铸钢手动球阀优点：
1．阀流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

Q41F-10/16/25C铸钢手动球阀标准：
设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79
检验按JB/T9092

Q41F-10/16/25C铸钢手动球阀用途：
球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

Q41F-10/16/25C铸钢手动球阀性能参数：

试验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
单位		MPa	MPa	MPa	MPa
公称压力PN(MPa)	1.6	2.4	18	18	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

Q41F-10/16/25C铸钢手动球阀主要零部件：

名称	材料
阀体/阀盖	WCB
球体	WCBHCr
阀杆	2Cr13
阀座	PTFE/PPL
填料/垫片	PTFE/PPL	石墨
螺栓	不锈钢	35CrMoA
螺母	不锈钢	45、35CrMoA
手柄	铸钢

Q41F-10/16/25C铸钢手动球阀主要外形尺寸：
Q41F-16C铸钢法兰球阀：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410

Q41F-25C铸钢法兰球阀：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500


Q41F-10/16/25C铸钢手动球阀结构图：



订货须知：
一、①Q41F-10/16/25C铸钢手动球阀产品名称与型号②Q41F-10/16/25C铸钢手动球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q41F-10/16/25C铸钢手动球阀型号，请按Q41F-10/16/25C铸钢手动球阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
