Q941F/Y-16-40C/P电动球阀简述：
Q941F/Y-16-40C/P电动球阀采用硬密封、阀座密封面材料为硬质合金，公称压力PN16~PN63，公称尺寸DN15~DN200、适用温度为-28~500℃，阀体材料为碳素钢或不锈钢。因采用硬密封(金属密封)，此种阀门特别适用于带颗粒性、固物类、浆料等介质及高温高压管线。

Q941F/Y-16-40C/P电动球阀原理：
电动铸钢球阀旋转90°即可实现阀门的全开、全关，适用于各种管路上，做启闭用。与相同规格的闸阀和截止阀比较，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。

Q941F/Y-16-40C/P电动球阀特点：
Q941Y型PN16~PN63浮动硬密封电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由DCL系列精小型电动执行器(也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构)与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。

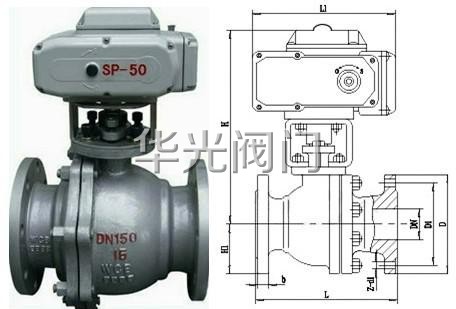

Q941F/Y-16-40C/P电动球阀结构图：


Q941F/Y-16-40C/P电动球阀零件材料：

型号	材料
	阀体	球体、阀杆	密封圈	填料、垫圈
Q941Y-16C	WCB	2Cr13	特种硬化材料	柔性石墨环、柔性石墨缠绕垫
Q941Y-25
Q941Y-40
Q941Y-63
Q941Y-16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941Y-25P
Q941Y-40P
Q941Y-63P
Q941Y-16R	CF8(304)	0Cr18Ni9(304)
Q941Y-25R
Q941Y-40R
Q941Y-63R

Q941F/Y-16-40C/P电动球阀性能参数：

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Q941Y-16C	16	1.6	-28~425	水、蒸汽、油品等
Q941Y-25	25	2.5
Q941Y-40	40	4.0
Q941Y-63	63	6.3
Q941Y-16P	16	1.6	-28~500	硝酸等腐蚀性介质
Q941Y-25P	25	2.5
Q941Y-40P	40	4.0
Q941Y-63P	63	6.3
Q941Y-16R	16	1.6
Q941Y-25R	25	2.5
Q941Y-40R	40	4.0
Q941Y-63R	63	6.3

Q941F/Y-16-40C/P电动球阀外形尺寸：

DN	L	D	D1	D2	b	z×ød
15	130	95	65	45	14	4×ø14
20	140	105	75	55	14	4×ø14
25	150	115	85	65	14	4×ø14
32	165	135	100	78	16	4×ø18
40	180	145	110	85	16	4×ø18
50	200	160	125	100	16	4×ø18
65	220	180	145	120	18	4×ø18
80	250	195	160	135	20	8×ø18
100	280	215	180	155	20	8×ø18
125	320	245	210	185	22	8×ø18
150	360	280	240	210	24	8×ø23
200	400	335	295	265	26	12×ø23

订货须知：
一、①Q941F/Y-16-40C/P电动球阀产品名称与型号②Q941F/Y-16-40C/P电动球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q941F/Y-16-40C/P电动球阀型号，请按Q941F/Y-16-40C/P电动球阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
