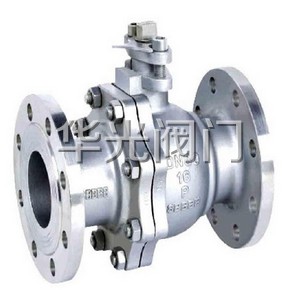

Q41F-10/16/25P不锈钢手动球阀概述：
Q41型不锈钢法兰球阀具有流量大、结构简单、密封可靠、维护方便等特点，阀体材料主要有304、304L、316、316L及双相钢等不锈钢材质，可应用于水、油品以及腐蚀性介质，不易被介质冲蚀，在各行业得到广泛的应用。

Q41F-10/16/25P不锈钢手动球阀用途：
在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产中;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

Q41F-10/16/25P不锈钢手动球阀结构特征：
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。

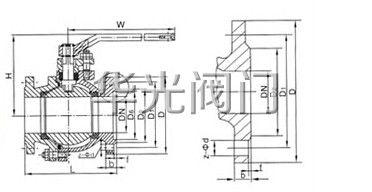

Q41F-10/16/25P不锈钢手动球阀结构图：


Q41F-10/16/25P不锈钢手动球阀性能参数：
适用介质：水、气、油品、天然气和酸碱腐蚀性介质
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等
公称通径：DN15～250mm1/2"～10"
主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制。

Q41F-10/16/25P不锈钢手动球阀技术规范：

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSIB16.34
法兰连接结构长度	GB/T12221	AP16D	ANSIB16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSIB16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSIB16.5、B16.47
对焊端	GB/T12224	ANSIB16.25
试验和检验	GB/T9092	AP16D	AP1598

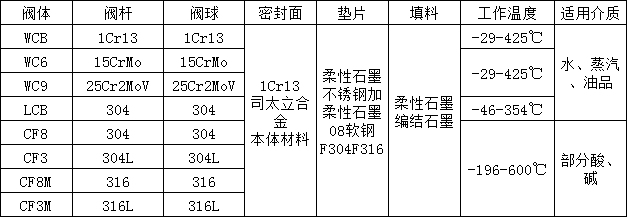

Q41F-10/16/25P不锈钢手动球阀主要零部件：


Q41F-10/16/25P不锈钢手动球阀主要外形连接尺寸：

DN	PN1.6MPa									PN2.5MPa
	D1	D2	D	f	b	n-b	L	H	W	D1	D2	D	f	b	n-b	L	H	W
15	45	65	95	2	14	4-14	130	75	130	45	65	95	2	14	4-14	130	75	130
20	55	75	105	2	14	4-14	140	84	170	55	75	105	2	14	4-14	140	84	170
25	65	85	115	2	14	4-14	150	90	170	65	85	115	2	14	4-14	150	90	170
32	78	100	135	3	16	4-18	165	107	200	78	100	135	2	16	4-18	165	107	200
40	85	110	145	3	16	4-18	180	127	250	85	110	145	3	16	4-18	180	127	250
50	100	125	160	3	16	4-18	200	140	250	100	125	160	3	20	4-18	200	140	250
65	120	145	180	3	18	4-18	220	164	350	120	145	180	3	22	8-18	220	164	350
80	135	160	195	3	20	8-18	250	177	350	135	160	195	3	22	8-18	250	177	350
100	155	180	215	3	20	8-18	280	206	420	160	190	230	3	24	8-23	280	206	420
125	185	210	245	3	22	8-18	320	292	700	188	220	270	3	28	8-25	320	292	700
150	210	240	280	3	24	8-23	360	320	1000	218	250	300	3	30	8-25	360	320	1000
200	265	295	335	3	26	12-23	400	365	1300	278	310	360	3	34	12-25	400	365	1300
250	320	355	405	3	30	12-25	533	420	1800	330	370	425	3	36	12-30	533	420	1800

订货须知：
一、①Q41F-10/16/25P不锈钢手动球阀产品名称与型号②Q41F-10/16/25P不锈钢手动球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q41F-10/16/25P不锈钢手动球阀型号，请按Q41F-10/16/25P不锈钢手动球阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
