Q11F-16/25C铸钢丝口球阀概述：
公称压力:1.6-2.5MPa ，适用温度范围:-20~232℃~350℃ ，适用介质:水、油、气及某些腐蚀性液体W.O.G。适用范围：啤酒、饮料、 乳品、制药、生物工程。

Q11F-16/25C铸钢丝口球阀应用规范：
公称压力：1.6-2.5MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）

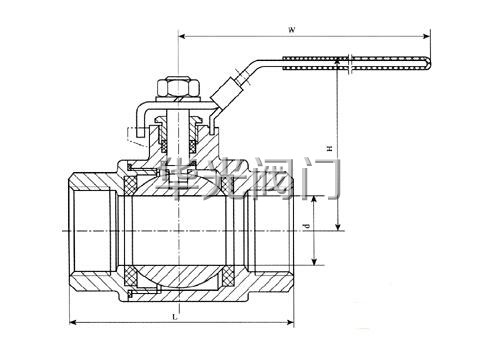

Q11F-16/25C铸钢丝口球阀结构图：


Q11F-16/25C铸钢丝口球阀主要零件材料：

零件名称	左、右阀体	球体、阀杆	密封圈	填料
Q11F-16	HT200	2Cr13	聚四氟乙烯、增强聚四氟乙烯	聚四氟乙烯
Q11F-16C	WCB	2Cr13
Q11F-16P	ZG1Cr18NI9Ti	1Cr18Ni9Ti
Q11F-16R	ZG1Cr18Ni12MoTi	1Cr18Ni12Mo2Ti
Q11F-16Ni	奥氏体铸铁	不锈钢
Q11F-16Q	QT450	2Cr13

Q11F-16/25C铸钢丝口球阀规格尺寸：

公称通径DN(mm)	管螺纹G	尺寸(mm)
		D1	L	L1	L0	D	H
15	1/2	48	90	45	140	34.6	76
20	3/4	58	100	50	160	41.6	81
25	1	66	115	58	180	53.1	92
32	11/4	80	130	64	200	63.5	112
40	11/2	92	150	75	250	69.3	121
50	2	114	180	90	300	86.5	137
65	21/2	136	190	100	300	104	147



订货须知：
一、①Q11F-16/25C铸钢丝口球阀产品名称与型号②Q11F-16/25C铸钢丝口球阀
口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q11F-16/25C铸钢丝口球阀型号，请按Q11F-16/25C型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
