Q11F-16-64P不锈钢三片式丝口球阀

产品型号:
所属类别:
丝口球阀

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


Q11F-16-64P不锈钢三片式丝口球阀概述:
 不锈钢三片式球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照三片式内螺纹球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。预定的程序输送到各个指定点。

Q11F-16-64P不锈钢三片式丝口球阀特点:
1、在各种阀门中,球阀的流动阻力*小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。该阀方向可任意选择,具有双向作用。
2、操作方便,开关迅速,球阀旋转90°即可全关全开,启闭迅速,气动,电动可任意调动。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻、节能效果好,便于管道安装。
3、本公司生产阀门管件连接方式有:内螺纹、法兰、对焊、插焊、快装等!其安装有,水平管道,垂直管道均可安装等。
4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5、防渗漏效果极佳,具开关寿命可高出其他设备5-10倍。

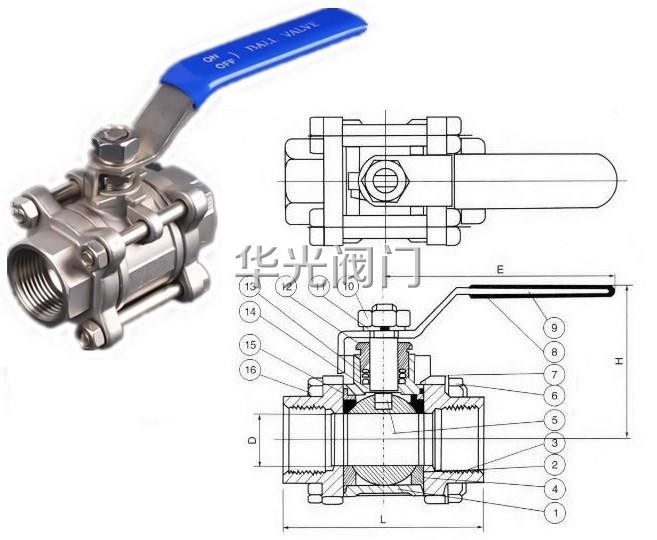

Q11F-16-64P不锈钢三片式丝口球阀结构图:


Q11F-16-64P不锈钢三片式丝口球阀主要零件材料:
序号NO 零件名称 材质
1 密封圈 聚四氟乙烯PTFE
2 球体 不锈钢SS316
3 密封垫 聚四氟乙烯PTFE
4 阀盖 不锈钢SS316
5 阀体 不锈钢CF8M
6 阀杆 不锈钢SS316
7 止推垫圈 聚四氟乙烯PTFE
8 填料 聚四氟乙烯PTFE
9 填料压盖螺母 不锈钢SS304
10 垫圈 不锈钢SS304
11 阀杆螺母 不锈钢SS304
12 手柄套 塑料
13 手柄 不锈钢SS304

Q11F-16-64P不锈钢三片式丝口球阀主要连接尺寸及重量:

SIZE
1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3 4
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 82 90 112 120 145 185 210 268
H 100 100 130 130 165 165 190 190 250 250 280
E 100 100 130 130 165 165 190 190 250 250 280


订货须知:
一、①Q11F-16-64P不锈钢三片式丝口球阀产品名称与型号②Q11F-16-64P不锈钢三片式丝口球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q11F-16-64P不锈钢三片式丝口球阀型号,请按Q11F-16-64P不锈钢三片式丝口球阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
