PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀

产品型号:
所属类别:
双偏心半球阀

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀简述:
PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀是一种球阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。

PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀原理:
PQ340F-10/16/25Q蜗轮偏心半球阀采用偏心曲轴,使得球冠中心线与阀门流道中心线偏离一个偏心距。在阀门开启时,曲轴转过一个很小的角度,球冠就会离开阀座,球冠和阀座不再接触;反之,在阀门关闭过程中,只有在关闭瞬间,球冠才和阀座接触。这种结构使得球冠和阀座得到充分的保护,大限度地减少了磨损,延长了阀门的使用寿命。

PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀特点:
(1)解决了工业生产中的浆状、混流液体、灰尘等介质在管道输送中沉淀、易结垢、阻塞,使阀门关不严等问题。
(2)开关轻便,开启时球与壳体脱离,无任何接触,启动扭矩小,转动灵活。关闭时,半球与阀座的挤切作用能除去密封面上的污物,使阀门顺利启闭,安全系数高,密封性能好。
(3)密封面的偏心结构,使球面能自动补偿磨损,能保持阀门的密封,使用寿命长。
(4)该阀门T型是属于耐磨硬密封球阀,它的密封副材料是特殊的,密封面要经过特殊耐磨处理。处理后表面硬度可达到HRC65-72度,故阀门的耐磨性能特别好。
(5)阀门表面油漆,有常温和高温两种。高温用耐温600℃的进口漆,喷涂后,高温使用不烧漆、炭化、焦化现象、不变色。

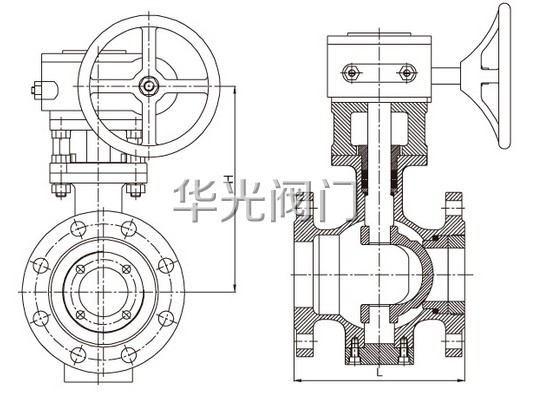

PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀结构图:


PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀功能:
(1)蜗轮偏心半球阀由阀体、偏心轴、阀盖、球冠、轴套、阀座等主要部件组成,通过偏心轴旋转90°来实现阀门的启闭,起到截断介质的作用。
(2)蜗轮偏心半球阀保证了阀门在开启或关闭过程中,阀座和球冠没有相互摩擦,偏心半球阀采用偏心曲轴,使得球冠中心线与阀门流道中心线偏离一个偏心距。在阀门开启时,曲轴转过一个很小的角度,球冠就会离开阀座,球冠和阀座不再接触;反之,在阀门关闭过程中,只有在关闭瞬间,球冠才和阀座接触。
(3)蜗轮偏心半球阀采用上装式结构,在维修过程中,不需从管线中拆卸下来,只需卸下阀盖上的螺栓,取下阀盖,从而可以取出偏心轴,这样保证了阀门能够在线维修。
(4)蜗轮偏心半球阀在开启时应保证流道完全畅通,在运行时水头损失小。球体采用半圆形通道,具有良好的流通性能和线性调节性能,且杂质不会沉积在阀体中腔内。
(5)蜗轮偏心半球阀应有足够的强度,偏心曲轴采用固定球结构,在高流速下无任何振动,壳体试验按国家标准GB13927-1992执行。
(6)蜗轮偏心半球阀不允许有外漏,上、下轴端应采用至少2道O形密封圈密封。
蜗轮偏心半球阀具有切削功能,在关闭时能将介质中杂物(树枝、纺织袋等)切断,保证阀门正常启闭。

PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀主要零件材料:
型号 阀体     球 支架 阀杆 填料
PQ340F-10/16/25Q  QT450  QT450、304、316  QT450、WCB  WCB、2Cr13 PTFE、
柔性石墨

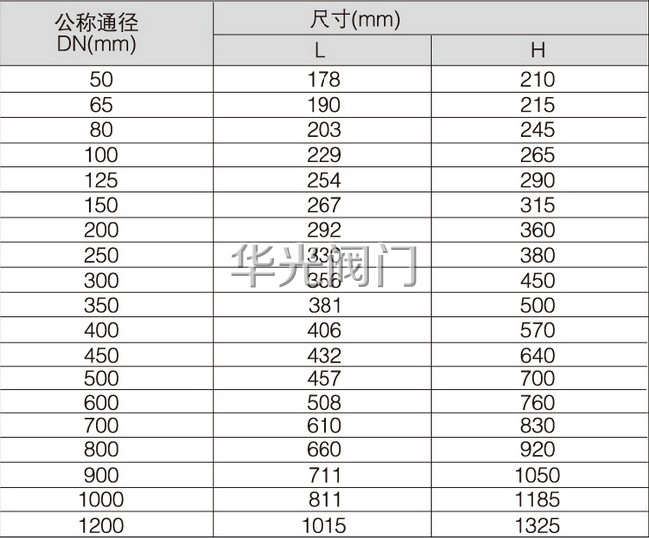

PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀主要外形尺寸:



订货须知:
一、①PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀产品名称与型号②PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀型号,请按PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
