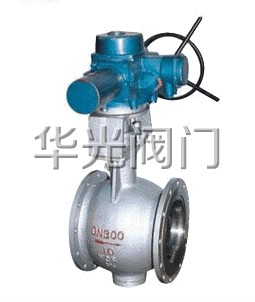

PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀概述：
利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封 圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤 维，微小固体颗粒，纸浆，煤灰，石油气等介质。

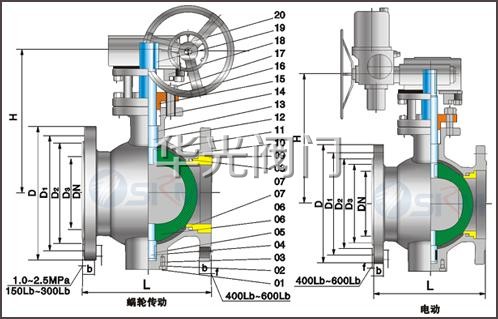

PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀结构图：


PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀特点：
1、解决了工业生产中的浆状、混流液体、灰尘等介质在管道输送中沉淀、易结垢、阻塞，使阀门关不严等问题。
2、开关轻便，开启时球与壳体脱离，无任何接触，启动扭矩小，转动灵活。关闭时，半球与阀座的挤切作用能除去密封面上的污物，使阀门顺利启闭，安全系数高，密封性能好。
3、密封面的偏心结构，使球面能自动补偿磨损，能保持阀门的密封，使用寿命长。
4、该阀门T型是属于耐磨硬密封球阀，它的密封副材料是特殊的，密封面要经过特殊耐磨处理。处理后表面达到HRC65-72度，故阀门的耐磨性能特别好。
5、阀门表面油漆，有常温和高温两种。高温用耐温600℃的进口漆，喷涂后，高温使用不烧漆、炭化、焦化现象。不变色。

PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀用途和适应范围：
偏心半球阀是用于喷煤粉、控制法气体、含颗粒流体及粉沫固体介质输送的*佳设备，应用于冶金、选矿生产的煤粉喷吹专用阀。

PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀主要性能参数及执行标准：

公称压力MPa	1.0	1.6	2.5	4.0
阀门强度试验压力MPa	1.5	2.4	3.8	6.0
阀门密封试验压力MPa	1.1	1.8	2.8	4.5
适用温度℃	≤425℃        ≤325℃常温
主要材质	铸钢、不锈钢
适用介质	煤粉、煤灰、含尘、气体
法兰标准	JB/T82.1-94
阀门结构长度标准	GB12221-89

PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀性能范围：

材料性能	材料代号
	WCB	304	316	304L	316L	321
	ZG230	0Cr18Ni9（CF8）	1Cr18Ni12Mo2Ti （CF8M）	00Cr18Ni10 （CF3）	00Cr17Ni14Mo2 （CF3M）	ZG7Cr18Ni9T （F347）
适用介质	水、油品、蒸汽	硝酸类	醋酸类	强氧化介质	尿素等腐蚀介质	硝酸类
测试范围 Mpa
项目	公称压力	壳体压力试验	密封测试	上密封测试	低压密封测试	探伤测试
试验介质		水 Mpa	水 Mpa	水 Mpa	气 Mpa	GB/T6440-1992
时间	（S）	120	60	60	0.5~0.6
压力测试	1.0Mpa	1.5	1.1	1.1
	1.6Mpa	2.4	1.76	1.76
	2.5Mpa	3.75	2.75	2.75

PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀主要外形和连接尺寸：

公称压力 PN (MPa)	公称通径 DN		尺    寸(mm)
			L	D 系列1/系列2	D1	D2	D6	b	f	Z-φd
	mm	in	法兰
1.0	40	-	125	145	110	85	-	16	3	4-18
	50	-	140	160	125	100	-	16	3	4-18
	65	-	190	180	145	120	-	18	3	4-18
	80	-	178	195	160	135	-	20	3	4-18
	100	-	200	215	180	155	-	20	3	8-18
	125	-	254	245	210	185	-	22	3	8-18
	150	-	267	280	240	210	-	24	3	8-23
	200	-	292	335	295	265	-	24	3	8-23
	250	-	330	390	350	320	-	26	3	12-23
	300	-	390	440	400	368	-	26	4	12-23
	350	-	430	500	460	428	-	28	4	16-23
	400	-	530	565	515	482	-	28	4	16-25
	450	-	580	615	565	532	-	30	4	20-25
	500	-	630	670	620	585	-	30	4	20-25
	600	-	800	480	725	685	-	34	5	20-30
	700	-	900	895	840	800	-	38	5	24-30
	800	-	1000	1010	950	905	-	42	5	24-34
1.6	40

订货须知：
一、①PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀产品名称与型号②PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀型号，请按PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
