PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀
- 产品型号:
- 所属类别:
- 双偏心半球阀
厂家直销,价格优惠,欢迎致电咨询!
销售热线:13950155029(微信同号)
我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!
PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀 :
是一种比较新型的球阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀产品特点:
作为被广泛采用的一种新型阀门,它具有以下优点:
1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。球旋转90度,在进、出口处应全部呈现球面,从而截断流动。
PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀执行标准:
设计:GB12237-89
法兰连接:GB/T17241.6-1998、GB/T9115(钢制)
结构长度:GB12221-89
PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀主要零件材料:
名称 | 材质 |
阀体 | WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
阀轴 | 2Cr13、1Cr13 |
阀瓣 | 合金渗氮钢、渗氮不锈钢、耐磨钢 |
阀座 | 合金渗氮钢、渗氮不锈钢、耐磨钢 |
轴承 | 铝青铜、FZ-1复合材料 |
填料 | 聚四氟乙烯、柔性石墨 |
PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀主要外形尺寸表:
公称压力 PN(MPa) |
公称通径 DN(mm) |
主要尺寸(mm) | ||||||
L | D | D1 | D2 | b | f | Z-φd | ||
0.6 | 40 | 125 | 130 | 100 | 80 | 16 | 3 | 4-14 |
50 | 140 | 140 | 110 | 90 | 16 | 3 | 4-14 | |
65 | 190 | 160 | 130 | 110 | 16 | 3 | 4-14 | |
80 | 178 | 190/185 | 150 | 125 | 18 | 3 | 4-18 | |
100 | 200 | 210/205 | 170 | 145 | 18 | 3 | 4-18 | |
125 | 254 | 240/235 | 200 | 175 | 20 | 3 | 8-18 | |
150 | 267 | 265/260 | 225 | 200 | 20 | 3 | 8-18 | |
200 | 292 | 320/315 | 280 | 255 | 22 | 3 | 8-18 | |
250 | 330 | 375/370 | 335 | 310 | 24 | 3 | 12-18 | |
300 | 390 | 440/435 | 395 | 362 | 24 | 4 | 12-23 | |
350 | 430 | 490/485 | 445 | 412 | 26 | 4 | 12-23 | |
400 | 530 | 540/535 | 495 | 465 | 28 | 4 | 16-23 | |
450 | 580 | 595/590 | 550 | 518 | 28 | 4 | 16-23 | |
500 | 630 | 645/640 | 600 | 568 | 30 | 4 | 16-23 | |
600 | 800 | 755 | 705 | 670 | 30 | 5 | 20-26/25 | |
1.0 | 40 | 125 | 145 | 110 | 85 | 16 | 3 | 4-18 |
50 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
65 | 190 | 180 | 145 | 120 | 18 | 3 | 4-18 | |
80 | 178 | 195 | 160 | 135 | 20 | 3 | 4-18 | |
100 | 200 | 215 | 180 | 155 | 20 | 3 | 8-18 | |
125 | 254 | 245 | 210 | 185 | 22 | 3 | 8-18 | |
150 | 267 | 280 | 240 | 210 | 24 | 3 | 8-23 | |
200 | 292 | 335 | 295 | 265 | 24 | 3 | 8-23 | |
250 | 330 | 390 | 350 | 320 | 26 | 3 | 12-23 | |
300 | 390 | 440 | 400 | 368 | 26 | 4 | 12-23 | |
350 | 430 | 500 | 460 | 428 | 28 | 4 | 16-23 | |
400 | 530 | 565 | 515 | 482 | 28 | 4 | 16-25 | |
450 | 580 | 615 | 565 | 532 | 30 | 4 | 20-25 | |
500 | 630 | 670 | 620 | 585 | 30 | 4 | 20-25 | |
600 | 800 | 480 | 725 | 685 | 34 | 5 | 20-30 | |
700 | 900 | 895 | 840 | 800 | 38 | 5 | 24-30 | |
800 | 1000 | 1010 | 950 | 905 | 42 | 5 | 24-34 |

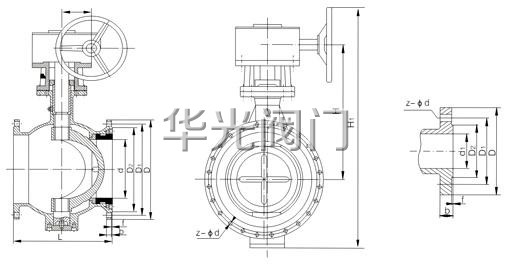

PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀主要结构图:
订货须知:
一、①PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀产品名称与型号②PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀型号,请按PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。
免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。 | |||
|
|||
|
