100X-10/16Q遥控浮球阀概述：
100X遥控浮球阀也叫100X隔膜式遥控浮球阀，100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。本产品直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。
100X遥控浮球阀是兼具多种功能的水力操作式阀门。要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水;当水位下降后，主阀同浮球开关控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰。

100X-10/16Q遥控浮球阀工作原理：
当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。
当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

100X-10/16Q遥控浮球阀用途 ：
遥控浮球阀阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

100X-10/16Q遥控浮球阀适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保

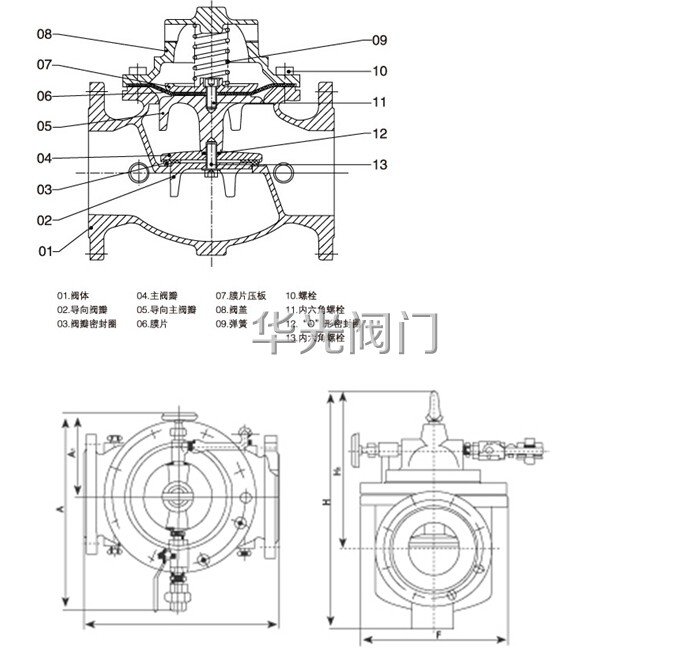

100X-10/16Q遥控浮球阀结构图：


100X-10/16Q遥控浮球阀结构特点：
水力控制阀就是用水压控制的阀门，它由一个主阀及其附设的导管、导阀、针阀、球阀和压力表等组成。根据使用目的、功能入志气的不同可演变遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、泄压阀、水力电动控制阀等。水力控制阀分隔膜型型和活塞型两类，工作原理相同，都是以上下浮压力差△P为动力，由导阀控制，使隔膜（活塞）液压工差动操作，完全由水力自动调节，从而使主阀阀盘完全开启或完全关闭或处于调节状态。当进入隔膜（活塞）上方控制室内的压力水被排到大气或下游低压区时，作用在阀盘底部和隔膜下方的压力值就大于下方的压力值，所以会把主阀阀盘压到完全关闭的位置；当隔膜（活塞）上方控制室内的压力值处于入口压力与出口压力中间时，主阀阀盘就处于调节状态，其调节位置取决于导管系统中的针阀和可调导阀的联合控制作用。可调导阀可以通过下游的压力并随它的变化而开大或关小其自身的小阀口，从而改变隔膜（活塞）上方控制室的压力值，控制主阀阀盘调节位置，

100X-10/16Q遥控浮球阀主要零件材料：

材料
阀体	QT450
阀瓣	QT450
阀盖	QT450
阀杆	2Cr13
隔膜	腈纶帘线衬丁晴胶

100X-10/16Q遥控浮球阀主要技术参数：

型号	公称压力 ﹝MPa﹞	试验压力﹝MPa﹞		适用温度	适用介质
		壳体	密封
100X遥控浮球阀	1.0	1.5	1.1	≤80℃	水、油品、 污水、海水
	1.6	2.4	1.76

100X-10/16Q遥控浮球阀主要外形尺寸：

公称通径DN	L	H	H1	A	B
50	250	260	90	340	260
65	280	285	98	350	270
80	310	295	110	360	280
100	350	315	120	380	290
125	400	335	145	420	340
150	450	390	155	440	360
200	550	460	190	465	385
250	650	520	250	495	415
300	800	620	290	580	440
350	900	650	330	605	470
400	1000	710	360	630	490
450	1000	750	445	655	510
500	1100	800	495	685	545
600	1100	900	550	740	610
700	1450	1000	605	800	670
800	1560	1100	730	860	730
900	1800	1200	800	915	785
1000	2000	1330	910	985	855

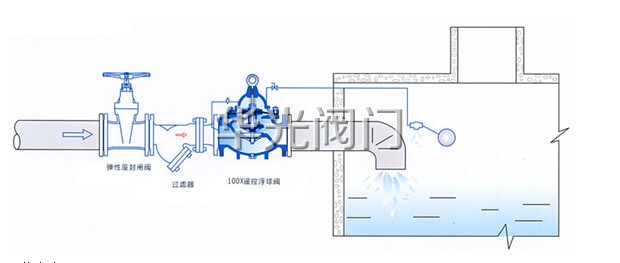

100X-10/16Q遥控浮球阀安装示意图：



订货须知：
一、①100X-10/16Q遥控浮球阀产品名称与型号②100X-10/16Q遥控浮球阀
口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定100X-10/16Q遥控浮球阀型号，请按100X-10/16Q遥控浮球阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
