200X-10/16Q减压阀

产品型号:
所属类别:
100X-900X水力控制阀

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


200X-10/16Q减压阀概述:
200X减压阀也叫200X减压稳压阀(可调式减压阀),是一种利用介质自身能量来调节与控制管路压力的智能型阀门。200X减压阀用于生活给水消防给水及其他工业给水系统,通过调节减压导阀,即可调节王阀的出口压力。出口压力不阀进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定值上,并可根据需要调节设定值以达到臧压目的。200X减压阀减压精确,性能稳定、安全可靠、安装调节方便,使用寿命长。

200X-10/16Q减压阀结构特点
200X减压稳压阀(可调式减压阀)由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。
200X减压阀利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。

200X-10/16Q减压阀适用范围:
200X 减压阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

200X-10/16Q减压阀工作原理:
当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
 当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。调节导阀弹簧即可设定出口压力。

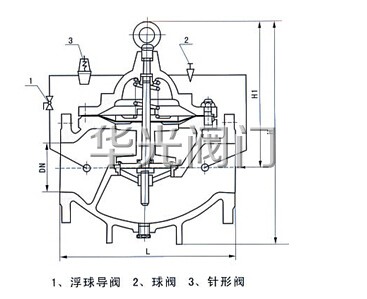

200X-10/16Q减压阀结构图:


200X-10/16Q减压阀主要技术参数:
公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) *高进口压力(MPa) 出口可调压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 1.0 0.09-0.8 0-80
1.6 2.4 1.76 1.6 0.10-1.2
2.5 3.75 2.75 2.5 0.15-1.6

200X-10/16Q减压阀主要零件材料:
零件名称 零件材料
阀体阀盖 QT450
阀座阀盘 QT450、铜合金
密封圈O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
导阀 铜合金
微型过滤器 不锈钢

200X-10/16Q减压阀连接尺寸:
公称通径DN L H H1 A B
50 250 335 90 170 170
65 280 345 98 180 180
80 310 355 110 190 190
100 350 365 120 200 200
125 400 445 145 215 215
150 450 460 155 230 230
200 550 505 190 255 255
250 650 550 250 295 295
300 800 710 290 325 325
350 900 725 330 380 380
400 1000 760 360 415 415
450 1000 810 445 435 435
500 1100 865 495 460 460
600 1100 935 550 520 520
700 1450 1000 605 570 570
800 1560 1100 730 620 620
900 1800 1205 800 670 670
1000 2000 1330 910 830 830

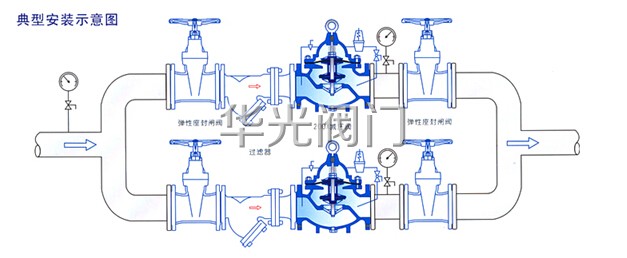

200X-10/16Q减压阀典型安装示意图:




订货须知:
一、①200X-10/16Q减压阀产品名称与型号②200X-10/16Q减压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定200X-10/16Q减压阀型号,请按200X-10/16Q减压阀
型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
