300X-10/16Q缓闭止回阀概述：
300X缓闭止回阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性、并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。300X缓闭止回阀阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

300X-10/16Q缓闭止回阀工作原理：
当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。 当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀

300X-10/16Q缓闭止回阀特点：
300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到佳的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。 本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。

300X-10/16Q缓闭止回阀作用：
此阀内部有两个水腔组成，膜片下水腔的截流口为过水通道，(截流口开启大面积接近管径面积)，膜片上水腔为压力调节室，当水泵停止工作时，由于阀瓣的自重和上水腔的压力使截流口迅速关闭90％，剩余10％利用导管把阀后压力传到上水腔，随着上水腔压力的增加，使截流口缓慢的关闭剩余10％，起到缓闭消声的作用。

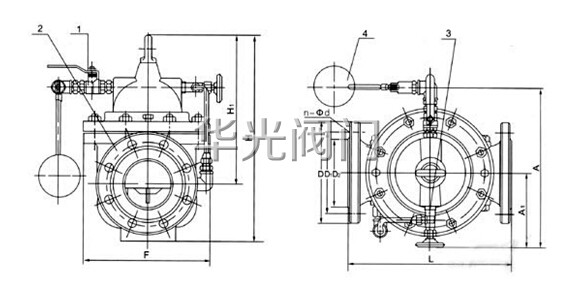

300X-10/16Q缓闭止回阀结构图：


300X-10/16Q缓闭止回阀适用范围   ：
城建、化工、冶金、石油、制药、食品、饮料、环保

300X-10/16Q缓闭止回阀主要零件材料：

材料
阀体	QT450
阀瓣	QT450
阀盖	QT450
阀杆	2Cr13
隔膜	腈纶帘线衬丁晴胶

300X-10/16Q缓闭止回阀主要技术参数：

型号	公称压力 ﹝MPa﹞	试验压力﹝MPa﹞		适用温度	适用介质
		壳体	密封
300X缓闭止回阀	1.0	1.5	1.1	≤80℃	水、油品、 污水、海水
	1.6	2.4	1.76

300X-10/16Q缓闭止回阀主要外形尺寸：

公称通径DN(mm)	尺寸（mm)
	L
50	203
65	216
80	241
100	292
125	330
150	356
200	457
250	533
300	610
350	686
400	762
450	864
500	914
600	1067
700	1300
800	1450

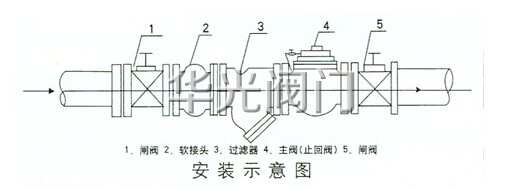

300X-10/16Q缓闭止回阀安装示意图：





订货须知：
一、①300X-10/16Q缓闭止回阀产品名称与型号②300X-10/16Q缓闭止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定300X-10/16Q缓闭止回阀型号，请按300X-10/16Q缓闭止回阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
