700X-10/16Q水泵控制阀概述：
700X水泵控制阀是一种安装在高层建筑以及其他给水系统的水泵出口处，防止介质倒流的逆止类阀门。当水泵即将停止供水前，阀门先行缓幔关闭90％左右，防止突然停泵而产生的水锤和水击声：当水泵完全停止后，阀门再完全关闭，防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤和水击声，使用寿命长，安装、维修方便。

700X-10/16Q水泵控制阀工作原理：
当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。 当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。

700X-10/16Q水泵控制阀特点：
700X水泵控制阀利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

700X-10/16Q水泵控制阀适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保

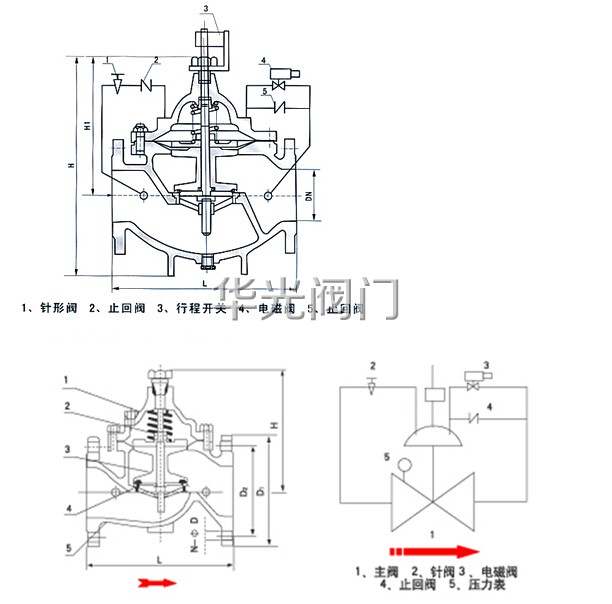

700X-10/16Q水泵控制阀结构图：


700X-10/16Q水泵控制阀主要技术参数：

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	*高进口压力(MPa)	出口可调压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

700X-10/16Q水泵控制阀主要零件材料：

零件名称	零件材料
阀体 阀盖	QT450
阀座 阀盘	QT450、铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
微型过滤器	不锈钢

700X-10/16Q水泵控制阀主要尺寸：

公称通径DN	L	H	H1	A	B
50	250	335	90	170	170
65	280	345	98	180	180
80	310	355	110	190	190
100	350	365	120	200	200
125	400	445	145	215	215
150	450	460	155	230	230
200	550	505	190	255	255
250	650	550	250	295	295
300	800	710	290	325	325
350	900	725	330	380	380
400	1000	760	360	415	415
450	1000	810	445	435	435
500	1100	865	495	460	460
600	1100	935	550	520	520
700	1450	1000	605	570	570
800	1560	1100	730	620	620
900	1800	1205	800	670	670
1000	2000	1330	910	830	830

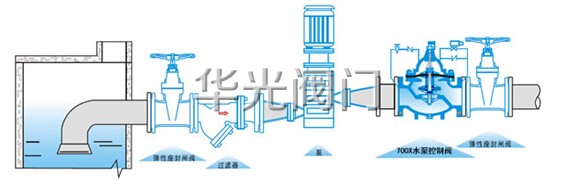

700X-10/16Q水泵控制阀安装示意图：



订货须知：
一、①700X-10/16Q水泵控制阀产品名称与型号②700X-10/16Q水泵控制阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定700X-10/16Q水泵控制阀型号，请按700X-10/16Q水泵控制阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
