HS41X-10/16Q-A球墨铸铁倒流防止器概述：
HS41X倒流防止器是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。
HS41X倒流防止器为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。
HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其他也能起到防止回流污染的作用。

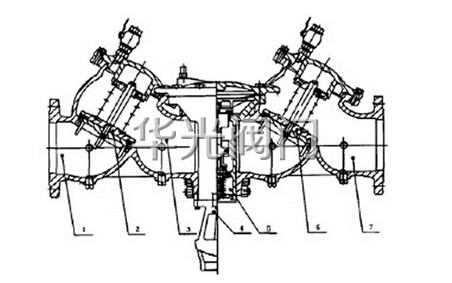

HS41X-10/16Q-A球墨铸铁倒流防止器结构图：


HS41X-10/16Q-A球墨铸铁倒流防止器工作原理:
1、正常供水:
A、清洁市政生活水从*一级止回阀经过排水器到*二级止回阀出口向用户供水,*一级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而阁膜下腔与*一级止回阀出口(*二级止回阀进口)相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,防止隔断阀正常供水;
B、当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态。
C、如进口压力下降,共前后压差下降到一定值时,弹簧推动阀瓣向上,排水器又开启泄压,泄压到与进口压力恢复一定压差时,排水器又关闭。
2、密封失灵时
防污隔断阀之后管网压力升高,超过阀前进口压力时,如*二止回阀密封完好无?漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当*二级止回阀密封破坏产生?漏,地二级止回阀之前压力升高,造成排水器个膜上下压力并减小,排水器打开,排水泄压;此时,如*一级止回阀同时密封被破坏,有于*二级止回阀倒流回的高压水已泄压减压,故不会倒流地一级止会阀。
3、如供水过程中供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进真空腔,从而防止产生虹吸倒流现象。

HS41X-10/16Q-A球墨铸铁倒流防止器主要技术参数：

公称压力	公称通径	适用介质	适用温度	法兰标准	试验标准
1.0～2.5MPa	50～600mm	水	0～80℃	GB/T 17241.6GB/T 9113	GB/T 13927API598

HS41X-10/16Q-A球墨铸铁倒流防止器主要部件材料：

序号	零部件名称	材质
1	阀体	球墨铸铁、铸钢、不锈钢
2	阀盖	球墨铸铁、铸钢、不锈钢
3	阀盘	球墨铸铁、不锈钢
4	弹簧	不锈钢、铬钒钢
5	防污阀	黄铜

HS41X-10/16Q-A球墨铸铁倒流防止器主要外形及安装尺寸：

型号	DN	16-AL	16-L	D	φ	n-d	h2
HS41X-16A	50	455	410	165	125	4-φ18	190
	65	480	430	185	145	4-φ18	200
	80	570	500	200	160	8-φ18	225
	100	710	640	220	180	8-φ18	248
	125	800	730	250	210	8-φ18	276
	150	910	830	285	240	8-φ23	308
	200	1090	1000	340	295	12-φ23	356
	250	1315	1200	405	355	12-φ25	410
	300	1475	1360	460	410	12-φ25	485
	350	1690	1560	520	470	16-φ25	528
	400	1860	1720	580	525	16-φ30	595



HS41X-10/16Q-A球墨铸铁倒流防止器安装示意图：



订货须知：
一、①HS41X-10/16Q-A球墨铸铁倒流防止器产品名称与型号②HS41X-10/16Q-A球墨铸铁倒流防止器口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定HS41X-10/16Q-A球墨铸铁倒流防止器型号，请按HS41X-10/16Q-A球墨铸铁倒流防止器型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
