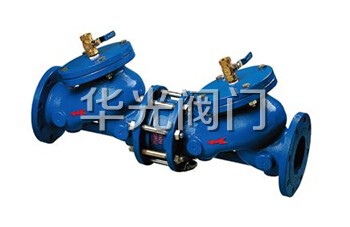

HS41X-10/16C-B铸钢防污隔断阀概述：
防污隔断阀是根据目前供水管网，因回流造成严重污染情况；安全可靠、防止饮用水回流污染的新疑水力控制阀门，以确保生活饮用的卫生和安全，以填补国内阀门领域的空白。

HS41X-10/16C-B铸钢防污隔断阀结构：
本阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与*一级止回阀进口端连接。 *一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。普通型为两个止回阀串联而成，无安全排水。

HS41X-10/16C-B铸钢防污隔断阀工作原理：
普通型：为二个止回阀串联而成，当其中有一只密封破坏时，另二只还起密封作用，防止回流。但三只止回密封同时破坏后，就失去了止回作用。其安全可靠性相对差些，工作原理较简单。 安全型：防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其他也能起到防止回流污染的作用。
1。HS41X防污隔断阀正常供水
a。清洁市政生活水从*一级止回阀经过排水器到*二级止回阀出口向用户供水，*一级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而阁膜下腔与*一级止回阀出口*二级止回阀进口相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防止隔断阀正常供水：
b。当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态。
c。如进口压力下降，共前后压差下降到一定值时，弹簧推动阀瓣向上，排水器又开启泄压，泄压到与进口压力恢复一定压差时，排水器又关闭。
2。HS41X防污隔断阀密封失灵
防污隔断阀之后管网压力升高，超过阀前进口压力时，如*二止回阀密封完好无滲漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当*二级止回阀密封破坏产生滲漏，地二级止回阀之前压力升高，造成排水器个膜上下压力并减小，排水器打开，排水泄压;此时，如*一级止回阀同时密封被破坏，有于*二级止回阀倒流回的高压水已泄压减压，故不会倒流地一级止回阀。
3。HS41X防污隔断阀供水压力
供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时，排水器完全打开，水排出，空气从排水器进真空腔，从而防止产生虹吸倒流现象。

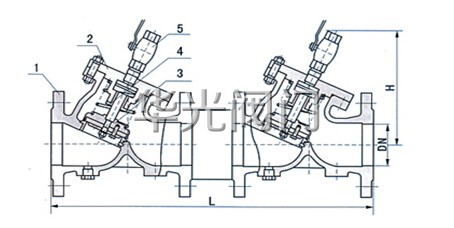

HS41X-10/16C-B铸钢防污隔断阀结构图：


HS41X-10/16C-B铸钢防污隔断阀主要部件材料：

序号	零部件名称	材质
1	阀体	铸钢、球墨铸铁、不锈钢
2	阀盖	铸钢、球墨铸铁、不锈钢
3	阀盘	铸钢、球墨铸铁、不锈钢
4	弹簧	不锈钢、铬钒钢
5	防污阀	黄铜

HS41X-10/16C-B铸钢防污隔断阀连接尺寸：单位：mm

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	458	482	551	653	735	793	1008	1186	1340	1505	1670	1886	1986	2318
H	210	235	264	308	356	400	503	595	705	705	905	910	921	1210

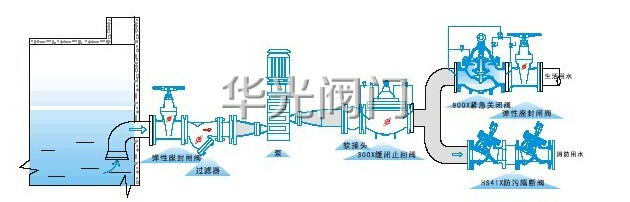

HS41X-10/16C-B铸钢防污隔断阀安装示意图：



订货须知：
一、①HS41X-10/16C-B铸钢防污隔断阀产品名称与型号②HS41X-10/16C-B铸钢防污隔断阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定HS41X-10/16C-B铸钢防污隔断阀型号，请按HS41X-10/16C-B铸钢防污隔断阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
