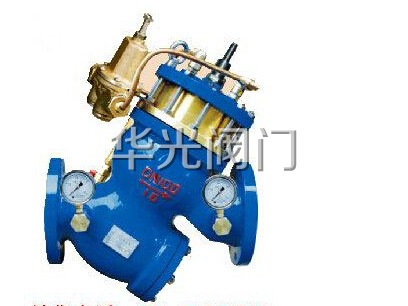

YQ98001-10/16Q过滤活塞式可调减压阀概述：
YQ98001过滤活塞式减压阀，是一种利用介质自身能量来调节与控制管路压力的智能型阀门。当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。出口压力不因进口压力变化而改变，亦不因主阀出口流量的变化而改变，安全可靠地将出口压力维持在设定值上。该阀减压精确，性能稳定、安全可靠、安装调节方便，使用寿命长。可用于生活给水、消防系统及工业给水系统。

YQ98001-10/16Q过滤活塞式可调减压阀使用原理：
YQ98001型过滤活塞式可调减压阀从性能上讲是一种流体控制设备，主要控制其开、闭及其开度从而达到通、断及控制其流量、压力的作用。过滤活塞式可调式减压阀此基础上，利用液压传动原理来控制阀的启、闭及开度。而达到阀门性能上的要求，并利用管道中的流体作为液压传动介质，而不需要独立的液压泵站，既节约设备的投资，又节约能源，也能达到自动控制的目的。

YQ98001-10/16Q过滤活塞式可调减压阀特点：
1、阀体采用流线型的Y型宽阀体结构，因而具有压力损失小、力量大(比现有一般腰鼓形阀体的控制阀流量增加25%)且抗汽蚀能力强、减低噪音。
2、液压缸式活塞传动，动作平稳可靠。动作时有缓冲作用，因此噪音很小。克服薄膜式因压力、流量急剧变化而产生振动，噪音大及薄膜容易破损的缺点。
3、方便实用的传动密封机构，整个机构具有传动、导向、密封三大功能，而且与阀体各自独立。使用时阀体装在管网中。也可将整个机构拆下，因此维修及更换零配件十分方便。本阀设计有三处定位导向机构。即活塞、阀杆、导向架，能保证阀门开闭时更加准确、可靠，克服其他阀门一点定位而引起不稳定的确定。活塞采用标准件双Y型自密封原理橡胶圈，使密封安全可靠。机构内设置有弹簧能防止流体压力流量的急剧变化时所产生的振动，并在无流量时自动关闭阀门，防止介质倒流。液压缸具有缓冲作用，减少水冲击压力即(水锤)对管网的影响。
4、根据《建筑给排水设计规范》中有关规定，控制阀前要安装过滤器，并应便于排污的要求。YQ98001型水力控制阀将控制阀和过滤器合理地结合在一起，且结构长度比一般情况下缩短了45%。
5、YQ98001型多功能过滤活塞式水力控制阀在主阀不变的情况下，可以根据管网中不同的要求，附上合控制系统就可以满足管网中不同的需求，如可调减阀、安全泄压阀、遥控浮球阀、缓闭止回阀、电动浮球阀、多功能水泵控控制阀、流量控制阀等。并且可以实现自控、电控、遥控、及控制其开闭的时间和速度。达到一阀多用的作用，为现代的水系统工程，石油等工业领域提供理想的流体控制装置。

YQ98001-10/16Q过滤活塞式可调减压阀结构图:


YQ98001-10/16Q过滤活塞式可调减压阀零件材料:

零件名称	材质
阀体、阀盖	球墨铸铁、铸钢、不锈钢
阀座	锡青铜、不锈钢
阀瓣	碳钢、不锈钢+丁腈橡胶
阀杆	铝青钢、铬不锈钢
活塞	铬不锈钢+丁腈橡胶
过滤网	不锈钢
弹簧	不锈钢

YQ98001-10/16Q过滤活塞式可调减压阀性能参数:

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	调压范围(MPa)	缓闭时间(S)	*低动作压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	3-60 (可调)	≥0.07	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

YQ98001-10/16Q过滤活塞式可调减压阀外形尺寸:

公称通径	尺寸(公称压力PN=1.6、2.5MPa)
DN	L	H	D	K	N-φ	H1	H2
40	270	400	150	110	φ18X4	155	236
50	270	400	160	125	φ18X4	155	236
65	290	410	185	145	φ18X4	165	250
80	360	425	200	160	φ18X8	180	280
100	400	460	220	180	$18X8	21O	310
125	470	550	250	210	φ18X8	240	370
150	535	610	285	240	φ23X8	260	413
200	670	772	340	295	φ23X12	330	51O
250	780	935	405	355	φ27X12	410	568
300	895	1000	460	410	φ27X12	485	1075
350	1000	920	520	470	φ27X12	260	不带过滤器
400	1120	1145	580	525	φ27X12	290	不带过滤器

YQ98001-10/16Q过滤活塞式可调减压阀安装示意图:



订货须知：
一、①YQ98001-10/16Q过滤活塞式可调减压阀产品名称与型号②YQ98001-10/16Q过滤活塞式可调减压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定YQ98001-10/16Q过滤活塞式可调减压阀型号，请按YQ98001-10/16Q过滤活塞式可调减压阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
