YQ98002-10/16Q过滤活塞式安全泄压阀概述:
YQ98002型过滤活塞式安全泄压阀作泄压阀时可将给排水管路中超过先导阀安全设定值的压力释放掉，并维持管路压力在一安全设定值之下，以防止管路中高压或突压毁损管线或设备，可用于高层大楼消防测试循环系统以及其他给水平衡系统之泄压用。过滤活塞式安全泄压阀作持压阀时可维持主阀上游供水压力于某一设定值以上，以保障主阀上游供水区的压力主要用于城市低压供水区域。
 YQ98002过滤活塞式安全泄压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线安全，也可作持压阀用，保障主阀上游的供水压力。YQ98002过滤活塞式安全泄压阀能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。YQ98002过滤活塞式安全泄压阀，关闭平稳可靠，消除压力余波。

YQ98002-10/16Q过滤活塞式安全泄压阀特点：
1、设定压力准确，能长期稳定，一旦超压能迅速泄压。
2、弹性软密封，确保可靠，滴水不陋。
3、Y形宽体腔筏，流阻小、抗汽蚀性强，无噪音。
4、活塞传动，平稳可靠。
5、可任何角度安装。
6、内外表面均喷涂环保涂层，确保产品确保产品防腐蚀及安全性。

YQ98002-10/16Q过滤活塞式安全泄压阀适用范围:
本阀广泛用于给排水、消防、电厂等行业的水管道中，可对压力波动快速反应和快速泄放，防止压力急剧增高而损坏管道及设备

YQ98002-10/16Q过滤活塞式安全泄压阀主要技术参数：

公称压力PN（MPa）	1.6	2.5
公称通径DN（mm）	40-400
强度试验压力（MPa）	2.40	3.75
密封试验压力（MPa）	1.76	2.75
整定压力范围	0≤1.6MPa	0≤2.5MPa
适用温度	0～100℃
环境温度	-30～400℃
适用介质	水

零件名称	材质
阀体、阀盖	球墨铸铁、铸钢、不锈钢
阀座	锡青铜、不锈钢
阀瓣	碳钢、不锈钢+丁腈橡胶
阀杆	铝青钢、铬不锈钢
活塞	铬不锈钢+丁腈橡胶
过滤网	不锈钢
弹簧	不锈钢

YQ98002-10/16Q过滤活塞式安全泄压阀主要连接外型尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400
L	250	280	335	380	425	480	750	660	740	810	860

YQ98002-10/16Q过滤活塞式安全泄压阀结构原理：
上游压力P1通过定压导阀和控制管进入活塞控制室上部；然后再通过定压导阀通向出口。调节定位导阀的调节螺杆可设定其打开压力，当压力超过设定值时，定压导阀开，主阀也跟着开，从而泄放系统压力，确保系统的安全。达到安全泄压的功能。

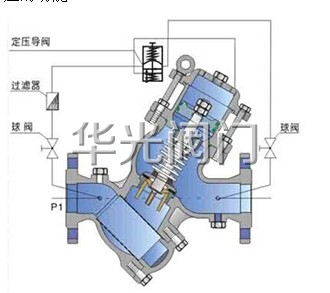

YQ98002-10/16Q过滤活塞式安全泄压阀结构图:

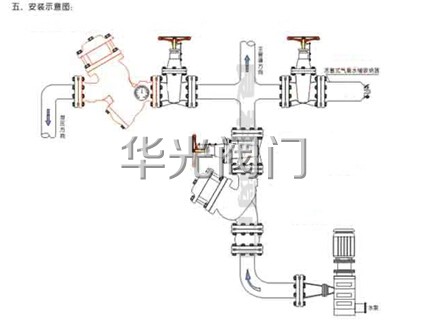

YQ98002-10/16Q过滤活塞式安全泄压阀安装示意图:



订货须知：
一、①YQ98002-10/16Q过滤活塞式安全泄压阀产品名称与型号②YQ98002-10/16Q过滤活塞式安全泄压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定YQ98002-10/16Q过滤活塞式安全泄压阀型号，请按YQ98002-10/16Q过滤活塞式安全泄压阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
