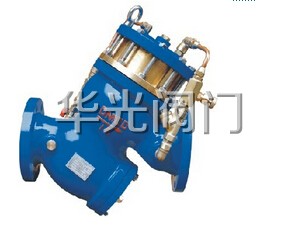

YQ98004-10/16Q过滤活塞式缓闭止回阀

产品型号:
所属类别:
过滤活塞式水利阀

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


YQ98004-10/16Q过滤活塞式缓闭止回阀工作原理概述:
YQ98004过滤活塞式缓闭止回阀安装在高层建筑、消防给水系统以及其它给水系统的管道上。当水泵开启时,水通过导管进入中腔,推动活塞上升,主阀开关。当水泵停止工作时,活塞在回水压力下降,由于进口处针形阀比出口球阀流量小,因此活塞缓慢下降,主阀也随之缓慢关闭。我们公司生产YQ98004过滤活塞式止回阀平稳可靠,消除压力余波。

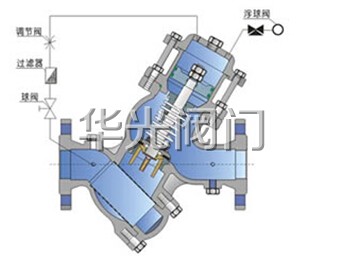

YQ98004-10/16Q过滤活塞式缓闭止回阀结构图:


YQ98004-10/16Q过滤活塞式缓闭止回阀特点:
1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭,阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计,压力损失小、流量大、具体积小、重量轻

YQ98004-10/16Q过滤活塞式缓闭止回阀用途:
安装在自来水厂及高层建筑给水系统,以及其它给水系统的水泵出口管道上,防止介质倒流,防止水锤及水击现象的产生。一阀兼具电动阀,逆止阀和水锤消除器,可以有效地提高供水系统的安全可靠性。主要安装在取水、送水、加压、潜水、污水等泵站的水泵出水管道上。

YQ98004-10/16Q过滤活塞式缓闭止回阀技术参数:
1、公称压力:1.0Mpa、1.6 Mpa、2.5 Mpa
2、*低动作压力:≥0.04 Mpa
3、缓闭时间:3~60s(可调)
4、介质温度:0~80℃
5、适用介质:水
公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 缓闭时间(S) *低动作压力(MPa) 适用介质
1.0 1.5 1.1 0.09-0.8 3-60
(可调)
≥0.07
1.6 2.4 1.76 0.15-1.4
2.5 3.75 2.75 0.2-2.0

YQ98004-10/16Q过滤活塞式缓闭止回阀零件材料:
零件名称 材质
阀体、阀盖 球墨铸铁、铸钢、不锈钢
阀座 锡青铜、不锈钢
阀瓣 碳钢、不锈钢+丁腈橡胶
阀杆 铝青钢、铬不锈钢
活塞 铬不锈钢+丁腈橡胶
过滤网 不锈钢
弹簧 不锈钢

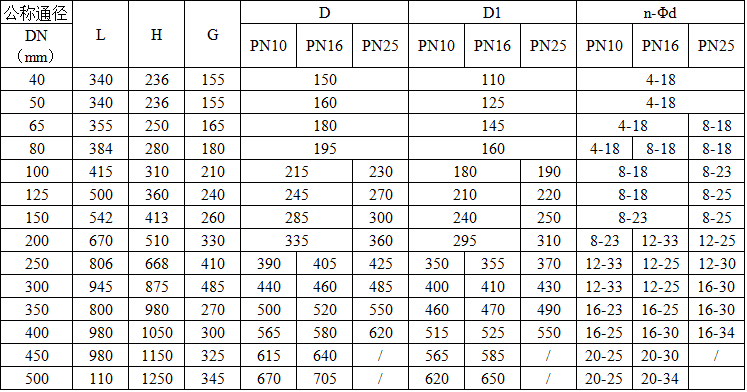

YQ98004-10/16Q过滤活塞式缓闭止回阀主要外形尺寸:



订货须知:
一、①YQ98004-10/16Q过滤活塞式缓闭止回阀产品名称与型号②YQ98004-10/16Q过滤活塞式缓闭止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定YQ98004-10/16Q过滤活塞式缓闭止回阀型号,请按YQ98004-10/16Q过滤活塞式缓闭止回阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
