YX741X-10/16Q可调式减压稳压阀概述：
可调式减压稳压阀是安装于高层建筑给排水系统管道上，将进口压力臧至某一需要的出口压力的特种阀门。调式减压稳压阀依靠本身能量使出口压力保持稳定在设定值，即出口压力不因进口压力及流量的变化而变化并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作灵敏，使用寿命长。
YX741X可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。可调式减压稳压阀利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。

YX741X-10/16Q可调式减压稳压阀工作原理：
当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。调节导阀弹簧即可设定出口压力。

YX741X-10/16Q可调式减压稳压阀工作特点：
1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

YX741X-10/16Q可调式减压稳压阀功能与用途：
本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。
本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。

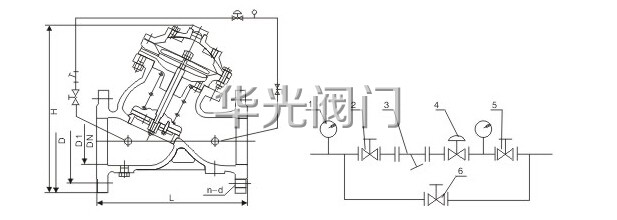

YX741X-10/16Q可调式减压稳压阀结构图：

1、压力表
2、弹性座封闸阀
3、过滤器
4、可调试减压稳压阀
5、弹性座封闸阀
6、弹性座封闸阀

YX741X-10/16Q可调式减压稳压阀主要零部件材料：

零件名称	零件材料
阀体阀盖底盖	球墨铸铁
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

YX741X-10/16Q可调式减压稳压阀性能：

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	调压范围(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	水	0-80
1.6	2.4	1.76	0.15-1.4

YX741X-10/16Q可调式减压稳压阀主要外形连接尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	205	216	250	320	365	415	500	605	698	787	914	978	978	1150
H	300	337	467	520	580	640	778	889	1010	1037	1264	1294	1324	1600

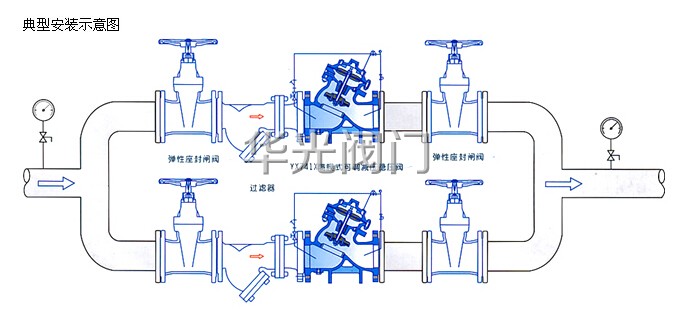

YX741X-10/16Q可调式减压稳压阀安装示意图：



订货须知：
一、①YX741X-10/16Q可调式减压稳压阀产品名称与型号②YX741X-10/16Q可调式减压稳压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定YX741X-10/16Q可调式减压稳压阀型号，请按YX741X-10/16Q可调式减压稳压阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
