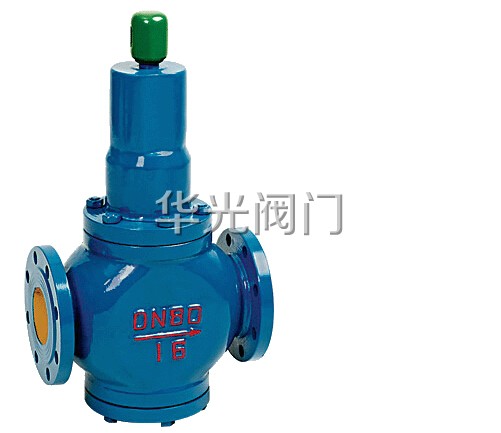

Y416-10/16减压稳压阀概述：
Y416X减压稳压阀调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能

Y416-10/16减压稳压阀特点：
由于采用了阀后压力反馈机构，工作中既减动压、也减静压，既可水平安装，也可垂直安装。在高层建筑冷热供水系统中完全可以代替分区供水中的分压水箱，在气压罐和变速泵供水系统中，是解决高层底部供水压力大的理想产品。安装此阀可实现低压、等压供水，可节水、节能、减小噪音和延长管路及卫生器具的使用寿命。安装此阀可简化供水系统中的设备，可降低工程造价。此阀更换部分零件，还可应用在工业生产中需要减压的场合。如：压缩空气、低温蒸气、油类等。

Y416-10/16减压稳压阀流量系数（Cv）:

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500


Y416-10/16减压稳压阀主要零部件材料 :

零件名称	Y416直接作用弹簧薄膜式减压稳压阀零件材料
阀体 阀盖 底盖	HT200、WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

Y416-10/16减压稳压阀性能参数:

Y416减压稳压阀公称压力(Mpa)	1.0	1.6	2.5
壳体试验压力(Mpa)*	1.5	2.4	3.75
密封试验压力(Mpa)	1.0	1.6	2.5
*高进口压力(Mpa)	1.0	1.6	2.5
出口压力范围(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃
*：壳体试验不包括膜片、阀盖

Y416-10/16减压稳压阀安装维护说明：
供水管道有机械污物时阀前应安装过滤器。
2.调整压力需在静压状态下进行，顺时针方向旋转调节螺杆，阀后压力增加，逆时针方向旋转阀后压力降低，调好所需压力将锁母坚固。如果调压过程中阀后压力超过设定值，需将阀后压力泄掉，重新调整。
3.在管网中安装时，应注意水流方向与阀体箭头一致。
4.此阀可水平安装亦可垂直安装其性能不变,但位置要方便维修。
5.如发现减压阀不减静压时，可将阀前截门连续开关数次冲洗截流口，如无效再检查膜片、密封垫和“O”型圈有无损坏。
6.如安装在不经常使用的管路系统。应每三个月通水试压一次。

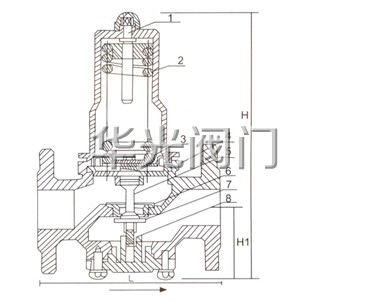

Y416-10/16减压稳压阀结构图：


Y416-10/16减压稳压阀主要连接尺寸 ：

公称通径DN	外 形 尺 寸
	L	H	Hl
15	160	265	100
20	160	265	100
25	180	285	110
32	200	285	110
40	220	320	120
50	250	320	120
65	280	335	140
80	310	425	165
100	350	445	185
125	400	590	225
150	450	625	260
200	500	680	280
250	650	855	335
300	800	935	385
350	850	1015	430
400	900	1095	455
450	900	1165	500
500	950	1205	525

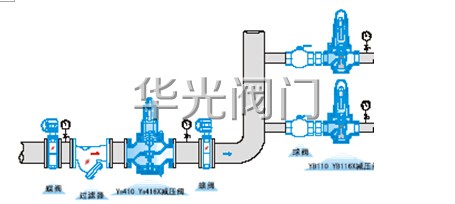

Y416-10/16减压稳压阀安装示意图:



订货须知：
一、①Y416-10/16减压稳压阀产品名称与型号②Y416-10/16减压稳压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Y416-10/16减压稳压阀型号，请按Y416-10/16减压稳压阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
