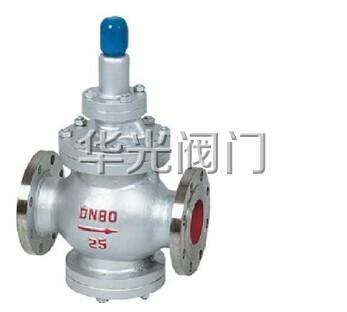

Y43H-10/16/25C蒸汽式减压阀

产品型号:
所属类别:
减压阀

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


Y43H-10/16/25C蒸汽式减压阀概述:
蒸汽减压阀属于先导活塞式蒸汽减压阀,由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
主要用于蒸汽管路,起减压稳压作用。

Y43H-10/16/25C蒸汽式减压阀原理:
Y43H活塞式蒸汽减压阀适用于蒸汽、空气介质管路上,活塞式蒸汽减压阀使用于氧气、空气介质管路上。通过调节将使进口压力降低至某一需要的出口压力,当进口压力与流量有变化时,靠截肢本身能量可自动保持出口压力在一定范围内但进口压力和出口压力之差必须≥0.2MPa/cm2。

Y43H-10/16/25C蒸汽式减压阀适用范围:
城建、化工、冶金、石油、制药、食品、饮料、环保

Y43H-10/16/25C蒸汽式减压阀连接形式:
法兰式:RF MF RJ
执行标准:JB79 GB9113 ANSI B16.5

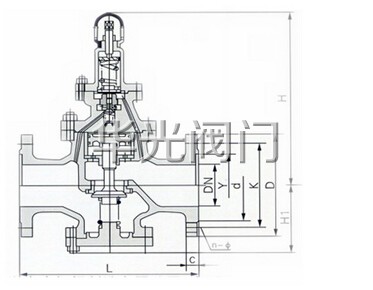

Y43H-10/16/25C蒸汽式减压阀结构图:


Y43H-10/16/25C蒸汽式减压阀主要技术参数和性能指标:
公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
*高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
*小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 GB12245-1989
*:壳体试验不包括膜片、顶盖

Y43H-10/16/25C蒸汽式减压阀主要零件材料:
零件名称 材料 零件名称 材料
阀体、阀盖、下阀盖 灰铸铁、铸钢 付阀瓣弹簧、主阀瓣弹簧 铬钒钢
付阀瓣、付阀座、主阀瓣、主阀座、膜片、活塞 不锈钢 调节弹簧 硅锰钢
活塞环 合金铸铁

Y43H-10/16/25C蒸汽式减压阀外形尺寸:单位:mm
公称通径
DN
外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 295 90
20 160 180 330 98
25 180 200 330 110
32 200 220 330 110
40 220 240 345 125
50 250 270 345 125
65 280 300 350 130
80 310 330 385 160
100 350 380 385 170
125 400 450 400 200
150 450 500 415 210
200 500 550 475 240
250 650 525 290
300 800 580 335
350 850 620 375
400 900 660 405
450 900 730 455
500 950 750 465

Y43H-10/16/25C蒸汽式减压阀外形尺寸(PN6.4-16.0)单位:mm
公称通径
DN
外 形 尺 寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 305 105
20 180 200 340 105
25 200 220 340 120
32 220 230 340 120
40 240 240 355 135
50 270 300 355 135
65 300 340 360 140
80 330 360 395 17
100 380 400 185
125 450 415 215
150 500 430 225
200 550 495 260
250 650 545 310
300 800 600 355
350 850 640 395
400 900 690 435
500 950 780 495


订货须知:
一、①Y43H-10/16/25C蒸汽式减压阀产品名称与型号②Y43H-10/16/25C蒸汽式减压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Y43H-10/16/25C蒸汽式减压阀型号,请按Y43H-10/16/25C蒸汽式减压阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
