JD745X-10/16Q多功能水泵控制阀概述：
JD745X多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。JD745X多功能水泵控制阀的接管系统采用调节阀控制，通过设定调节阀的开度，可方便实现需要的各项控制参数，如主阀的开启速度、缓闭速度等等。

JD745X-10/16Q多功能水泵控制阀工作原理：
当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。
当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
1、设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。

JD745X-10/16Q多功能水泵控制阀工作特点 ：
（1）无需操作控制。利用水泵启停时阀门前后的水压差作为控制动力，具有随水泵的启闭而自动启闭的功能。
（2）阀门启闭动作过程能有效地因防止水锤压力波升高而产生的事故。据现场使用情况调查和实测，停泵水锤压力峰值均在工作压力的1．3倍以内。
（3）无需现场调试，适用工况范围广。
（4）基本无需维修。由于一阀替代三阀，维护维修工作量大大减少。
（5）阻力损失小。采用流线型、宽阀体设计，阻力损失比国外同类产品降低50％以上，如DN200产品在v=2m／s的经济流速工况时，多功能水泵控制阀损失为0．7m,而国外同类产品为1．5m。JD745X-10/16Q多功能水泵控制阀功能与用途
JD745X多功能水泵控制阀用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。

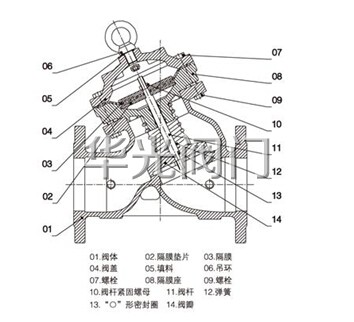

JD745X-10/16Q多功能水泵控制阀结构图：


JD745X-10/16Q多功能水泵控制阀主要技术参数：

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	调压范围(MPa)	缓闭时间(S)	*低动作压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	3-60 (可调)	≥0.07	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

JD745X-10/16Q多功能水泵控制阀主要零件材料：

零件名称	零件材料
阀体阀盖	QT450
阀座阀盘	QT450
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
缸套活塞(活塞型)	2Cr13
膜片(膜片型)	腈纶帘线衬丁晴胶
调节阀球阀	铜合金
过滤器	不锈钢

JD745X-10/16Q多功能水泵控制阀主要外形尺寸：

公称通径  (mm)	尺寸(mm)
	L	H
50	205	293
65	216	328
80	250	364
100	320	418
125	365	481
150	415	543
200	500	673
250	605	792
300	698	927
350	787	957
400	914	1188
450	978	1218
500	978	1256
600	1200	1600
700	1450	1750
800	1560	1900
900	1800	2100
1000	2000	2400

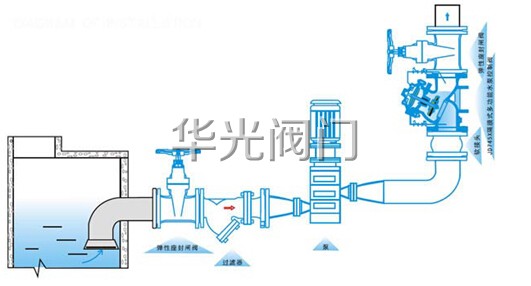

JD745X-10/16Q多功能水泵控制阀安装示意图：



订货须知：
一、①JD745X-10/16Q多功能水泵控制阀产品名称与型号②JD745X-10/16Q多功能水泵控制阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定JD745X-10/16Q多功能水泵控制阀型号，请按JD745X-10/16Q多功能水泵控制阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
