JD745X-25C多功能水泵控制阀概述：
多功能水泵控制阀是一种新型水力控制阀门，一阀可替代电动蝶(闸)阀、止回阀和水锤消除器三种装置。它能自动实现开泵时的缓开，停泵时的速闭与缓闭，无需任何电气控制与其它动力和人力，也无需油压装置。
多功能水泵控制阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效的提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按扭，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。

JD745X-25C多功能水泵控制阀特点：
1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

JD745X-25C多功能水泵控制阀结构及工作原理：
1）、水泵启动前，阀门出口端压力作用在主阀板上，阀门处于关闭位置，同时膜片控制器的上腔连通压力水，下腔则与阀门进口端的低压相通。
2）、水泵启动后，阀门进口压力逐渐升高，同时压力水通过阀门进口端的连接管缓慢进入膜片控制器下腔，实现主阀板的缓慢开启，开启速度可通过控制阀进行调节。
3）、水泵停机，阀门进口的压力降低，当接近零流量时，主阀板在自身重力作用下迅速关闭。因阀门进口端压力降低，阀门出口端的压力水通过连接管进入膜片控制器上腔，下腔水通过阀门进口端的连接管压回至阀门进口端，缓闭阀板缓慢关闭，慢关时间可通过控制阀进行调节。主阀板的速闭和缓闭阀板的缓闭符合两阶段关闭规律，能有效地消除水锤。

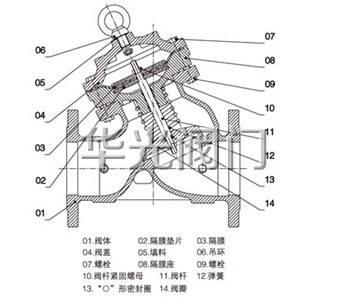

JD745X-25C多功能水泵控制阀结构图：


JD745X-25C多功能水泵控制阀主要技术参数：

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	调压范围(MPa)	缓闭时间(S)	*低动作压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	3-60 (可调)	≥0.07	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

JD745X-25C多功能水泵控制阀主要零件材料：

零件名称	零件材料
阀体 阀盖	WCB
阀座 阀盘	铜合金/2Cr13
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
缸套 活塞(活塞型)	2Cr13
膜片(膜片型)	夹织物丁腈橡胶
调节阀 球阀	铜合金
过滤器	不锈钢

JD745X-25C多功能水泵控制阀连接尺寸：

DN	L	H	D			D1			n-d
			1.0MPa	1.6MPo	2.5MPa	1.0MPa	1.6MPa	2 5MPa	1.0MPa
50	203	293	165	165	165	125	125	125	4-18
65	216	328	185	185	185	145	145	145	4-18
80	248	364	200	200	200	160	160	160	8-18
100	283	418	220	220	235	180	180	190	8-18
125	330	481	250	250	270	210	210	220	8-18
150	356	543	285	285	300	240	240	250	8-22
200	444	673	340	340	360	295	295	310	8-22
250	533	792	395	405	425	350	355	370	12-22
300	600	927	445	460	485	400	410	430	12-22
350	622	957	505	520	555	460	470	490	16-22
400	698	1188	565	580	620	515	525	550	16-26
450	775	1218	615	640	670	565	585	600	20-26
500	811	1256	670	715	730	620	650	660	20-26
600	900	1600	780	840		725	770		20-30
700	980	1750	895	910		840	840		24-30
800	1120	1900	1015	1025		950	950		24-33
900	1220	2100	1115			1050			28-33
1000	1320	2400	1230			1160			28-36

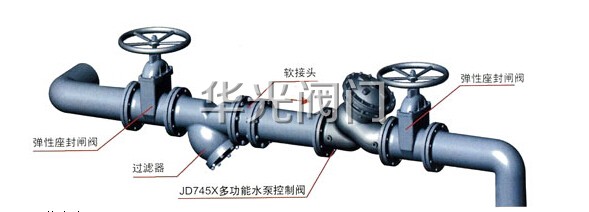

JD745X-25C多功能水泵控制阀安装示意图：



订货须知：
一、①JD745X-25C多功能水泵控制阀产品名称与型号②JD745X-25C多功能水泵控制阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定JD745X-25C多功能水泵控制阀型号，请按JD745X-25C多功能水泵控制阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
