AX742X-10/16Q安全泄压/持压阀概述：
AX742X安全泄压持压阀也叫隔膜式安全泄压持压阀，AX742X安全泄压持压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，AX742X安全泄压/持压阀自动开启快速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的供水压力。AX742X安全泄压安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。

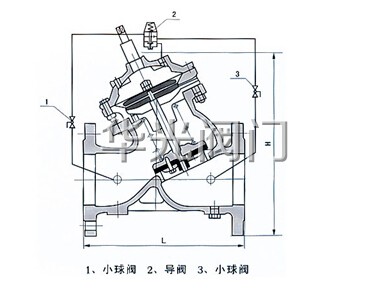

AX742X-10/16Q安全泄压/持压阀结构图：


AX742X-10/16Q安全泄压/持压阀工作原理：
当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。调节导阀弹簧即可设定出口压力。

AX742X-10/16Q安全泄压/持压阀工作特点：
1、压力控制稳定可靠。导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。
2、操作方便。工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

AX742X-10/16Q安全泄压/持压阀结构特点：
本产品由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。本产品利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。

AX742X-10/16Q安全泄压/持压阀功能与用途：
本阀门一般安装在供水管网系统的上游，实现对其下游管网或装置的减压稳压功能。本系列阀门产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。

AX742X-10/16Q安全泄压/持压阀适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保

AX742X-10/16Q安全泄压/持压阀主要技术参数：

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	调压范围(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0-1.0	水	0-80
1.6	2.4	1.76	0-1.6
2.5	3.75	2.75	0-2.5

AX742X-10/16Q安全泄压/持压阀主要零件材料：

零件名称	零件材料
阀体 阀盖	QT450
阀座 阀盘	铜合金/2Cr13
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
缸套 活塞(活塞型)	2Cr13
膜片(膜片型)	夹织物丁腈橡胶
调节阀 球阀	铜合金
过滤器	不锈钢

AX742X-10/16Q安全泄压/持压阀连接尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	205	216	250	320	365	415	500	605	698	787	914	978	978	1200
H	300	337	467	520	580	640	778	889	1010	1037	1264	1294	1324	1600

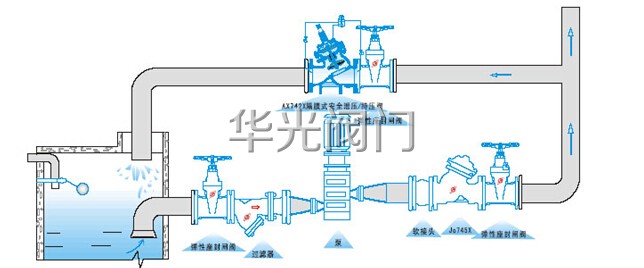

AX742X-10/16Q安全泄压/持压阀安装示意图：



订货须知：
一、①AX742X-10/16Q安全泄压/持压阀产品名称与型号②AX742X-10/16Q安全泄压/持压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定AX742X-10/16Q安全泄压/持压阀型号，请按AX742X-10/16Q安全泄压/持压阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
