H142X-10/16液压水位控制阀概述：
H142X液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。

H142X-10/16液压水位控制阀工作原理：
当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。

H142X-10/16液压水位控制阀特点：
1、运用液压原理控制，结构新颖合理。
2、工作平稳可靠。在规定的使用压力范围内，可保证无水锤冲击。
3、重量轻，体积小。
4、安装维修方便。

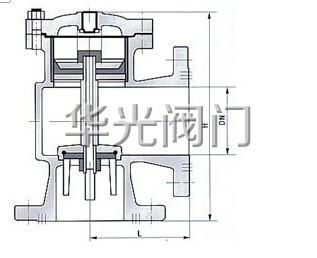

H142X-10/16液压水位控制阀结构图：


H142X-10/16液压水位控制阀适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保

H142X-10/16液压水位控制阀技术参数：
型号：H142X
公称通径:DN40-DN350mm
公称压力：PN0.6-1.6MPa
适用温度: 0-80℃
适用介质:水
法兰连接尺寸按GB4216的规定。

H142X-10/16液压水位控制阀主要零件材料：

材料
阀体	HT200、QT450
阀瓣	HT200、QT450
阀盖	HT200、QT450
阀杆	2Cr13
隔膜	腈纶帘线衬丁晴胶

适用介质	介质温度	适用压力	公称压力
洁净水	0～80℃	0.2～1.0MPa	0.6、1.0、1.6MPa

H142X-10/16液压水位控制阀主要外形尺寸：

DN	40	50	65	80	100	125
H	107	115	125	135	146	165
L	235	243	258	280	307	358
DN	150	200	250	300	350
H	180	215	255	285	325
L	400	490	576	663	750

H142X-10/16液压水位控制阀安装示意图：


H142X-10/16液压水位控制阀安装形式及注意事项:
将该阀垂直固定在进水管上，然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰H142X-4T-A为0.6MPa标准法兰；H142X-10-A为1MPa标准法兰。进水管直径应大于或等于阀门公称通径，出水口应低于浮球阀。浮球阀安装应距离水管一米以上；在水箱内出水管高于水位线处钻一小孔，以防直空回水。使用时，截止阀应全开，如同一水池安装二只以上阀则应保持同一水平面。液压水位控制阀因主阀关闭要滞后浮球阀关闭约30～50秒，故水箱要有足够的空余容积，以防溢水。为防止杂质、砂粒进入阀内引起工作失灵，阀前应装过滤器。如安装在地下水池，则应在地下泵房安装报警装置。


订货须知：
一、①H142X-10/16液压水位控制阀产品名称与型号②H142X-10/16液压水位控制阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H142X-10/16液压水位控制阀型号，请按H142X-10/16液压水位控制阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
