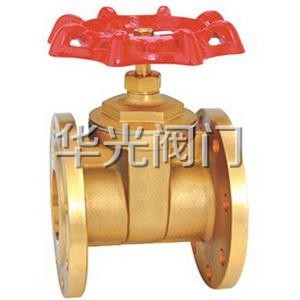

Z45W-16T法兰铜闸阀结构图：


Z45W-16T法兰铜闸阀技术规范：
1、 公称压力：1.6MPa
2、 工作介质：水、非腐蚀性液体
3、 工作温度：-20℃≤t≤150℃

Z45W-16T法兰铜闸阀主要技术参数和性能指标:

公称压力:1.6MPa
工作介质:水,油,气
工作温度:-10℃≤t≤150℃







Z45W-16T法兰铜闸阀主要外形尺寸：

规格	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
A	81	90	100	110	120	120	140	160	180
B	95	105	115	140	150	160	180	195	215
C	81	89	98	124	132	135	166	197	236
D	60	60	60	80	80	108	126	179	200











订货须知：
一、①Z45X-16T法兰铜闸阀产品名称与型号②Z45X-16T法兰铜闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z45X-16T法兰铜闸阀型号，请按Z45X-16T法兰铜闸阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
