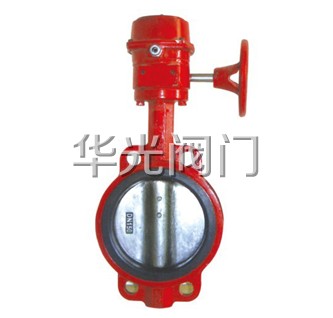

ZSXF-D/XD371X-16消防信号对夹蝶阀概述：
消防信号蝶阀系列产品是蝶阀加装信号反馈装置，信号反馈装置是阀门手动装置的基础上了电气开关箱，内置微动开关、凸轮、连线板、电缆进口和结构件。开向和关向各有一个微动开关，阀门开到位关到位和开到位时能提供一个电信号。信号蝶阀是消防工程自动喷水灭火系统的重要配套附件。华光阀门生产的消防专用信号蝶阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。

ZSXF-D/XD371X-16消防信号对夹蝶阀结构特点：
1、小巧轻便，容易拆装及维修，并可任意位置上安装
2、结构简单，紧凑90°运转启闭迅速
3、操作扭矩小，省力轻巧
4、达到完全密封，气体试验泄漏为零
5、选择不同零总件材质，可适用多种介质
6、流量特性趋于直线，调节性能好
7、启闭试验次数多达上万次，寿命长
凡使用闸阀、截止阀、旋塞、胶管阀及隔膜阀的管路上，特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上，均可用该阀替换。

ZSXF-D/XD371X-16消防信号对夹蝶阀执行标准：
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992

ZSXF-D/XD371X-16消防信号对夹蝶阀结构图：


ZSXF-D/XD371X-16消防信号对夹蝶阀适用范围：
XD371X-16信号蝶阀适用在石油、化工、食品、医药、造纸、水电给排水、冶炼、能源等系统管路上，可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流设备使用。特别广泛适用于高层建筑消防系统及其它需要显示阀门开关状态的管线系统上。

ZSXF-D/XD371X-16消防信号对夹蝶阀主要零件材料：

型号	阀体	蝶板	阀杆	阀座密封圈
XD371X-10	QT450，HT200	QT450,304	2Cr13	丁腈橡胶
XD371X-16


ZSXF-D/XD371X-16消防信号对夹蝶阀性能参数：

型号	公称压力 ﹝MPa﹞	试验压力﹝MPa﹞		适用温度	适用介质
		壳体	密封
XD371X-10	1.0	1.5	1.1	≤80℃	水、油品、 污水、海水
XD371X-16	1.6	2.4	1.76

ZSXF-D/XD371X-16消防信号对夹蝶阀外形和连接尺寸：

公称通径DN(mm)	尺寸（mm）
	L	L1	H	H1
50	43	135	160	230
65	46	135	170	250
80	46	135	180	275
100	52	160	205	310
125	56	160	210	330
150	56	240	220	360
200	60	240	260	420
250	68	280	290	500
300	78	320	325	570
350	78	320	360	640
400	102	320	400	700
450	114	320	450	770
500	127	320	500	870
600	154	400	655	1095
700	165	400	860	1425
800	190	400	895	1490


订货须知：
一、①消防信号对夹蝶阀产品名称与型号②消防信号对夹蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定消防信号对夹蝶阀型号，请按消防信号对夹蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
