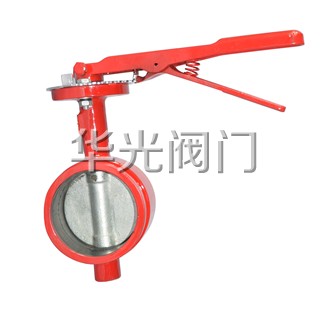

D81X-16Q沟槽手柄蝶阀概述：
D81X沟槽手柄蝶阀也称手柄沟槽蝶阀和手柄卡箍蝶阀,具有安装迅速+简易可靠+密封好+操作灵活+维修方便等到优点。手柄沟槽蝶阀既有良好密封性,又具备与管件连接所需求的快捷性,是本公司多次实践设计.沟槽手柄蝶阀的手柄与安装在阀体上的流量盘相互配合,来控制流体的流量.阀体有两种材质:碳钢和铸铁.

D81X-16Q沟槽手柄蝶阀工作原理：
D81X蝶阀采用技术，蝶板和信号输出元件实现同步运动，消除系统累计误差影响，准确显示阀门启闭状态。阀门处于全开流量的100%～80%范围内始终输出接通（开启）信号，绿色信号灯亮，小于全开流量80%时输出关断（关闭）信号，绿色信号灯灭，红色信号灯亮。　　
D81X手柄沟槽蝶阀是多次改进设计，整体设计新颖独特，比例协调，实用性强，阀门两端用卡箍连接于流体管道中，与以往的法兰连接或对夹连接相比，大大节省了制造材料，遵循我国节能减排战略方针政策。

D81X-16Q沟槽手柄蝶阀特点：
手柄沟槽蝶阀具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩。
1、沟槽式碟阀结构紧凑、体积小、重量轻、操作灵活、维修方便；
2、密封性能可靠、不受介质注射限制（双向密封）；
3、过流面积大、流阻系数小、流通能力大；
4、碟板采用整体包胶抗老化抗辐射、经久耐用。
5、以碳钢为主要材质，阀体采用厚壁无缝管焊接而成，阀板为球墨铸铁，质量可靠，外观美观。

D81X-16Q沟槽手柄蝶阀结构图：


D81X-16Q沟槽手柄蝶阀用途：
D81X手柄沟槽蝶阀广泛应用于给排水、消防、石油、化工、医药、钢铁等管路上作为截断或调节之用,手柄沟槽蝶阀的产品*大亮点是产品造价低,经济实用.

D81X-16Q沟槽手柄蝶阀主要零部件材料：

序号	名称	国标标准
1	阀体	球铁	QT450-10
2	阀板	球铁	QT450-10
3	橡胶	EPDM
4	上轴	不锈钢	1Cr13
5	下轴	不锈钢	1Cr13
6	O形圈	丁腈
7	定位齿盘	碳钢	45#
8	手柄	玛钢
9	丝堵	碳钢	45#


D81X-16Q沟槽手柄蝶阀外形连接尺寸：

规格		尺寸 （mm）
mm	inch	A	B	C	D	E	F
50	2	81	60	8	16	85	57
65	2.5	97	73	8	16	106	65
80	3	97	89	8	16	113	75
100	4	116	114	10	16	135	90
125	5	148	141	10	16	148	110
150	6	148	168	10	16	181	124
200	8	134	219	11	19	204	155
250	10	159	273	13	19	230	190
300	12	166	324	13	19	270	230


订货须知：
一、①D81X-16Q沟槽手柄蝶阀产品名称与型号②D81X-16Q沟槽手柄蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D81X-16Q沟槽手柄蝶阀型号，请按D81X-16Q沟槽手柄蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
