XD81X-16Q沟槽信号手柄蝶阀概述：
XD81X手柄沟槽信号蝶阀采用蜗杆传动，随之凸轮转动按预定位置将信号装置上触头压下或放开，相应输出“通”“断”电信号，显示蝶阀的启闭状态。该手柄沟槽信号蝶阀小型轻便，容易拆装及维修，并可有任意位置安装。
XD81X手柄沟槽信号蝶阀除了具有传统信号蝶阀的性能外它具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。
XD81X手柄沟槽信号蝶阀整体设计新颖独特，比例协调，实用性强，是现在沟槽蝶阀阀门行业的首选，阀门两端用卡箍连接于流体管道中，与以往的法兰连接或对夹连接相比，大大节省了制造材料，遵循我国节能减排战略方针政策。安装方便、快捷、牢固可靠等等。

XD81X-16Q沟槽信号手柄蝶阀优点：
1、使阀门密封更可靠，同时具有双向密封功能。
2、蝶板为流线型，水力磨阻小。
3、安装方便，可以任何角度与其它沟槽管件或阀门实现快速连接。
4、阀体采用球墨铸铁制造，体积小，重量轻。
5、启闭轻巧操作扭矩小，启闭轻巧。
6、不易破碎阀体内、外采用球墨铸铁及粉体环氧树脂涂装，有效防止各种酸碱介质的腐蚀，可保经久耐用。
7、传讯可靠微动开关装在蜗轮箱体内，提高防火、防潮、防湿的能力，提高了传讯装置的寿命和可靠性。

XD81X-16Q沟槽信号手柄蝶阀应用特征：
XD81X手柄沟槽信号蝶阀用于固体物料的控制，往往是在罐底做为放料阀来用的，如水泥罐，石粉罐等的罐底，用来放料与快速切断。因为粉尘物料大多含有或大或小的颗粒，对阀门密封面的磨损是毋庸置疑的，选型不当，会大大降低阀门的使用寿命，或很快造成阀门内漏，影响继续使用。

XD81X-16Q沟槽信号手柄蝶阀安装方法：
XD81X手柄沟槽信号蝶阀设备安装一般应在建筑内部装饰完成的情况下进行，设备安装的地面应水平，平整。空气处理室有干式和湿式之分，干式空气处理室是利用加热器或表面式冷却器对空气进行热，湿交换来达到设计所需的状态；湿式空气处理室是通过喷淋段使空气直接与水接触进行热交换，以达到设计所需的空气状态；组合式空调机组一般由空调设备厂家生产，为了适应空气处理的不同要求和便于运输及安装，生产时将空气处理室按空气处理功能分成各个段体。如新风回风混合段，过滤段，加热段，喷淋段，表冷段，加湿段，中间段，消声段，送风段，回风段等。

XD81X-16Q沟槽信号手柄蝶阀密封功能：
XD81X手柄沟槽信号蝶阀的密封部位有三处：启闭件与阀座两密封面间的干戈处；填料与阀杆和填料函的配和处；阀体与阀盖的毗邻处。后两处的透露叫做外漏，即介质从阀内透露到阀外。封锁沟槽蝶阀时，必要使启闭件与发座两密封面间组成必然的密封比压，同时还要征服阀杆与填料之间，阀杆与螺母的螺纹之间，阀杆端部支承处及其他磨擦部位的摩擦力，是以必需施加必然的封锁力和封锁力矩，沟槽蝶阀在启闭进程中，所必要的启闭力和启闭力矩是厘革的，其*年夜值是在封锁的终极瞬时或开启的*后瞬时。启闭力和启闭力矩启闭力和启闭力矩是指沟槽蝶阀开启或封锁所必需施加的浸染力或力矩。此中前一处的透露叫做内漏，也即是但凡所说的关不严，它将影响沟槽蝶阀截断介质的本事。沟槽蝶阀是蒙受内压的机器产品，是以必需具备充沛的强度和刚度，以担连结久操作而不产生割裂，产生变形。打算和制作沟槽蝶阀时应力求低落其封锁力和封锁力矩。对付易燃易爆，有毒或有喷射的介质，外漏更是不克不迭许可的，是以沟槽蝶阀必需具备牢靠的密封功能。

XD81X-16Q沟槽信号手柄蝶阀技术改进：
XD81X手柄沟槽信号蝶阀两端带有沟槽，用卡箍连接于流体管道中，与以往的法兰连接或对夹连接相比，大大节省了制造材料，遵循我国节能减排战略方针政策。如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"；球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物。
由于XD81X手柄沟槽信号蝶阀阀板的运动带有擦拭性，故大多数蝶阀可用于带悬浮固体颗粒的介质，依据密封件的强度也可用于粉状和颗粒状的介质。蝶阀的结构长度和总体高度较小，开启和关闭速度快，在完全开启时，具有较小的流体阻力，当开启到大约15°至70°之间时，又能进行灵敏的流量控制，蝶阀的结构原理*适合于制作大口径阀门。
一般密封座的寿命在正常情况下，橡胶15年-20年，金属的80年-90年。但如何正确选用则要根据工况要求。
蝶阀的开度与流量之间的关系，基本上呈线性比例变化。如果用于控制流量，其流量特性与配管的流阻也有密切关系，如两条管道安装阀门口径，形式等全相同，而管道损失系数不同，阀门的流量差别也会很大。

XD81X-16Q沟槽信号手柄蝶阀安装注意事项：
1、沟槽蝶阀安装前应存放在室内干燥处，阀板微开4°～5°。
2、XD381X涡轮沟槽信号蝶阀的安装位置应保证使用、维修和更换的方便。
3、XD381X涡轮沟槽信号蝶阀安装时可以不考虑管路介质流动的方向，即允许双向流动。
4、XD381X涡轮沟槽信号蝶阀可以安装在空间任意位置管路上。

XD81X-16Q沟槽信号手柄蝶阀主要零件材料：

序号	名称	国标标准
1	阀体	球铁	QT450-10
2	阀板	球铁	QT450-10
3	橡胶	EPDM
4	上轴	不锈钢	1Cr13
5	下轴	不锈钢	1Cr13
6	O形圈	丁腈
7	定位齿盘	碳钢	45#
8	手柄	玛钢
9	丝堵	碳钢	45#


XD81X-16Q沟槽信号手柄蝶阀性能参数：
公称压力：1.O  1.6  2.5
试验压力壳体强度：1.5  2.4  3.75
密封性能：1.1  1.76  2.75
适用介质产品类型：铸铁、球墨铸铁、铜、碳钢、不锈钢
适用介质：水、水蒸汽、油品、空气水、水蒸汽水、水蒸汽、油品、空气

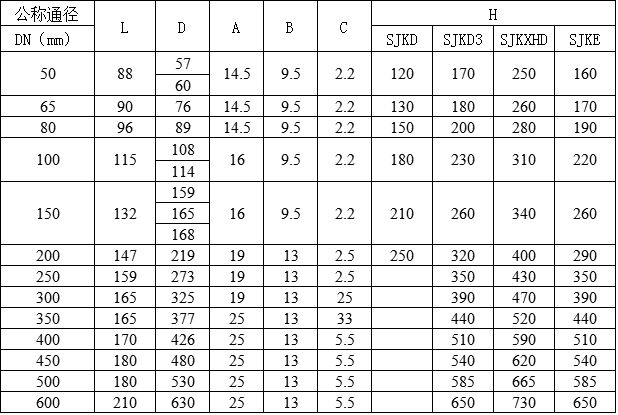

XD81X-16Q沟槽信号手柄蝶阀外形和连接尺寸：



订货须知：
一、①XD81X-16Q沟槽信号手柄蝶阀产品名称与型号②沟槽信号手柄蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定沟槽信号手柄蝶阀型号，请按XD81X-16Q沟槽信号手柄蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
