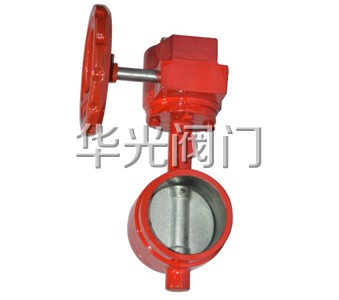

XD381X-16Q沟槽信号涡轮蝶阀概述：
XD381X涡轮沟槽信号蝶阀采用蜗轮、蜗杆传动，随之凸轮转动按预定位置将信号装置上触头压下或放开，相应输出“通"“断"电信号，显示蝶阀的启闭状态。涡轮沟槽信号蝶阀具有安装迅速、简易可靠、重量轻、操作灵活、维修方便等到优点。

XD381X-16Q沟槽信号涡轮蝶阀特点：
XD381X沟槽信号蝶阀（涡轮）具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等特点。
1、小型轻便，容易拆装及维修，并可有任意位置安装。
2、结构简单，紧凑，90°回转启闭迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、达到完全密封，气体试验泄漏为零。

XD381X-16Q沟槽信号涡轮蝶阀结构图：


XD381X-16Q沟槽信号涡轮蝶阀用途：
XD381X沟槽信号蝶阀（涡轮）沟槽式（卡箍）连接阀门是引进美国与德国同类**产品而设计制造的一系列新型连接阀门广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。

XD381X-16Q沟槽信号涡轮蝶阀主要零件材料：

序号	名称	国标标准
1	阀体	球铁	QT450-10
2	阀板	球铁	QT450-10
3	橡胶	EPDM
4	上轴	不锈钢	1Cr13
5	下轴	不锈钢	1Cr13
6	O形圈	丁腈
7	定位齿盘	碳钢	45#
8	手柄	玛钢
9	丝堵	碳钢	45#

XD381X-16Q沟槽信号涡轮蝶阀性能参数：
公称压力：1.O  1.6  2.5
试验压力壳体强度：1.5  2.4  3.75
密封性能：1.1  1.76  2.75
适用介质产品类型：铸铁、球墨铸铁、铜、碳钢、不锈钢
适用介质：水、水蒸汽、油品、空气水、水蒸汽水、水蒸汽、油品、空气

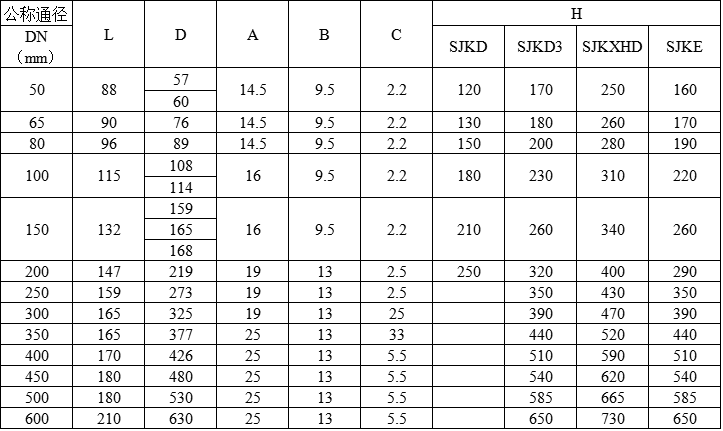

XD381X-16Q沟槽信号涡轮蝶阀外形和连接尺寸：


XD381X-16Q沟槽信号涡轮蝶阀使用注意事项：
1、沟槽信号蝶阀可以安装在空间任意位置管路上。
2、本蝶阀的安装位置应保证使用、维修和更换的方便。
3、信号沟槽蝶阀安装时可以不考虑管路介质流动的方向，即允许双向流动。
4、蝶阀安装前应存放在室内干燥处，阀板微开4°～5°。


订货须知：
一、①沟槽信号涡轮蝶阀产品名称与型号②沟槽信号涡轮蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定沟槽信号涡轮蝶阀型号，请按沟槽信号涡轮蝶阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
