电动沟槽闸阀Z985X-16Q
- 产品型号：
- 所属类别：
- 沟槽闸阀
厂家直销，价格优惠，欢迎致电咨询！
销售热线：13950155029（微信同号）
我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列，衬氟球阀、衬氟蝶阀、衬氟截止阀系列，黄铜阀门系列，消防阀门系列产品！

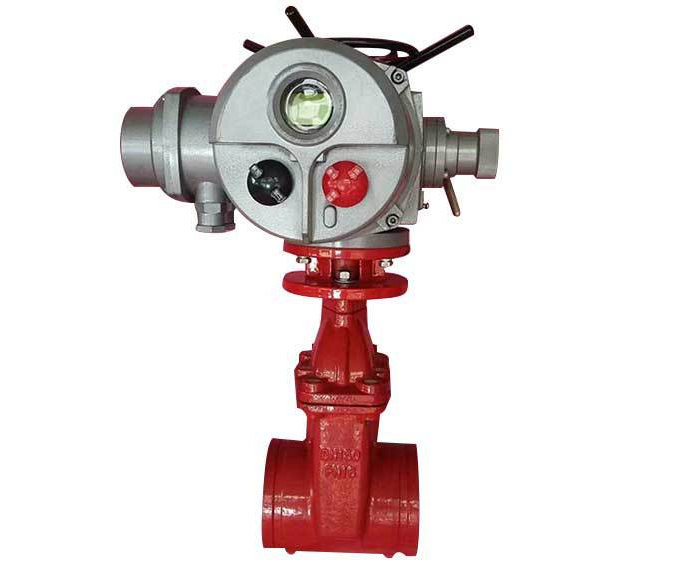

Z985X-16Q电动沟槽闸阀的介绍：
Z985X-16Q电动沟槽闸阀是沟槽闸阀的一种，它具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。沟槽闸阀重量轻，本体采用球墨铸铁制成，重量较传统闸阀重量减轻约20%-30%，安装维修方便。
Z985X-16Q电动沟槽闸阀的适用范围：
广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
Z985X-16Q电动沟槽闸阀的结构特点：
1. 整体包胶：闸门采用整体包胶，其良好的覆盖性能与几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水
【Z985X-16Q电动沟槽闸阀主要零件材料】
| 主要零件材料 | ||
| 序号 | 名称 | 材料 |
| 1 | 阀体 | 球墨铸铁 |
| 2 | 阀瓣 | 球铁，外覆丁腈橡胶 |
| 3 | 螺栓 | 镀锌 |
| 4 | 密封圈 | NBR |
| 5 | 阀盖 | 球墨铸铁 |
| 6 | 阀杆 | 不锈钢 |
| 7 | 0型密封圈 | NBR |
| 8 | 轴盖 | 球墨铸铁 |
| 9 | 防尘罩 | NBR |
| 10 | 手轮 | 铸铁 |
| 11 | 紧固螺母 | 镀锌 |
【Z985X-16Q电动沟槽闸阀性能参数】
| 技术参数 | |
| 压力等级 | 1.0MPa 1.6MPa |
| 密封试验 | 1.5MPa 2.4MPa |
| 工作温度 | 0-80℃ |
| 适用介质 | 水、气等 |
【Z985X-16Q电动沟槽闸阀外形和连接尺寸】
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
|
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 |
219 |
273 |
325 |
377 |
426 |
|
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
|||
|
BA |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
|||
|
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
|||
|
Z985X |
L |
145 |
180 |
180 |
180 |
200 |
240 |
275 |
325 |
355 |
|
|
||
|
H |
325 |
455 |
455 |
455 |
|
500 |
620 |
750 |
880 |
|
|
|||
|
D0 |
180 |
200 |
200 |
200 |
|
240 |
320 |
320 |
400 |
|
|
|||
| 免责声明： 基本产品尺寸在美制单位和度量近似的，只供参考。精确的测量，请联系技术服务。 | |||
|
|||
|
|
