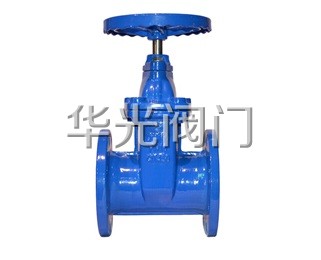

Z45X-10/16/25Q弹性座封/软密封暗杆闸阀的详细资料：
本企业所生产的Z45X弹性座封/软密封暗杆闸阀，克服了一般闸阀密封性差，弹性疲乏，易生锈等缺陷。弹性座封闸阀是传统闸阀的换代产品，利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，该阀具有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点，可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。

Z45X-10/16/25Q弹性座封/软密封暗杆闸阀结构图：


Z45X-10/16/25Q弹性座封/软密封暗杆闸阀主要特点：
1、平底式阀座，不出现污物堆积，使密封更可靠
2、阀瓣整体包丁腈橡胶,阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境
3、体积小，重量轻，便于安装和维修
4、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水。

Z45X-10/16/25Q弹性座封/软密封暗杆闸阀适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保

Z45X-10/16/25Q弹性座封/软密封暗杆闸阀主要技术参数：
公称压力：1.0～2.5Mpa
工作温度：0～80℃
法兰标准：GB/T 17241.6 GB9113
公称通经：40～1200mm
适用介质：水、油、气等
试验标准：GB13927 AP1598

Z45X-10/16/25Q弹性座封/软密封暗杆闸阀主要零件材料：

序　号	名　称	材　料
1	阀　体	球墨铸铁
2	闸　板	球墨铸铁外覆EPDM
3	螺　栓	镀　锌、不锈钢2Cr13
4	密封圈	NBR
5	阀　盖	球墨铸铁
6	阀　杆	不锈钢2Cr13
7	O形密封圈	NBR
8	止推垫	锡青铜
9	轴　套	锡青铜
10	螺　栓	镀　锌
11	轴　盖	球墨铸铁
12	防尘罩	NBR
13	手轮	球墨铸铁
14	紧固螺母	镀　锌

Z45X-10/16/25Q弹性座封/软密封暗杆闸阀主要连接外型尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
HA	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
HC	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750



订货须知：
一、①Z45X-10/16/25Q弹性座封/软密封暗杆闸阀产品名称与型号②Z45X-10/16/25Q弹性座封/软密封暗杆闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z45X-10/16/25Q弹性座封/软密封暗杆闸阀型号，请按Z45X-10/16/25Q弹性座封/软密封暗杆闸阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
