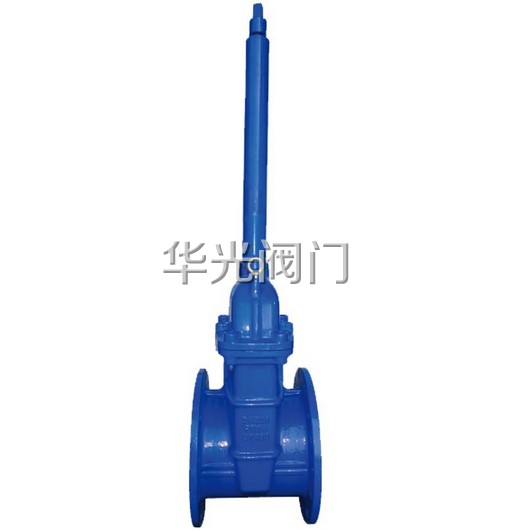

MZ45X-10/16/25Q地埋式弹性座封/软密封闸阀

产品型号:
所属类别:
弹性座封闸阀

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


MZ45X地埋式弹性座封/软密封闸阀概述:
MZ45X地埋式弹性座封闸阀采用可以免维护及延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资,美化道路环境,耐辗压,避免井盖丢失造成安全事故.阀杆可根据阀井深度灵活订做,阀杆顶部设有阀门开关显示,可加装信号远传装置,阀门误开关锁闭装置.

MZ45X地埋式弹性座封/软密封闸阀特点:
整体阀盖暗杆设计,结构紧凑;阀杆螺母与闸板两体结构,无卡阻现象发生;直通道,无泄留凹腔;阀杆密封采用O形密封圈。
有优秀的防腐性能,壳体内,外表面喷涂环氧树脂,需要时内表面衬搪瓷;连接螺栓采用内六角螺栓,顶部胶封。
3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶;阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。 适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。

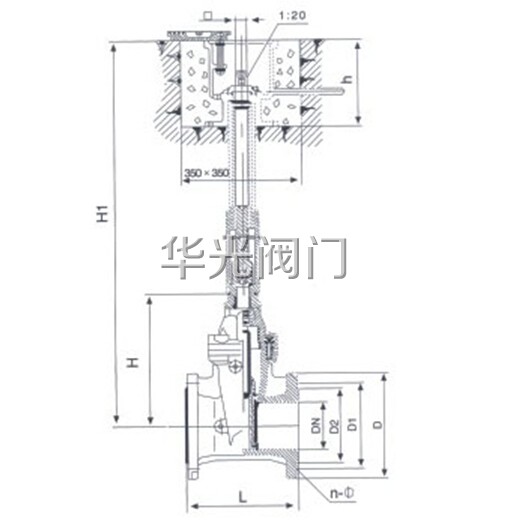

MZ45X地埋式弹性座封/软密封闸阀结构图:


MZ45X地埋式弹性座封/软密封闸阀主要零部件材料:
名称 材料
阀体 球墨铸铁
闸板 球墨铸铁外覆三元乙丙或丁腈橡胶
内六角螺栓 碳化处理
密封圈 丁腈橡胶
阀盖 球墨铸铁
阀杆 不锈钢2Cr13
“O”形密封圈 丁腈橡胶
止推轴承 锡青铜
螺栓 不锈钢2Cr13
压盖 球墨铸铁
防尘罩 丁腈橡胶
手轮(传动帽) 球墨铸铁

MZ45X地埋式弹性座封/软密封闸阀主要技术参数:
公称压力:1.0~2.5MPa
工作温度:0~80℃
法兰标准:GB/T 17241.6 GB9113
公称通经:50~600mm
适用介质:水、油、气等
试验标准:GB13927  AP1598

MZ45X地埋式弹性座封/软密封闸阀主要外形连接尺寸:
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
HA 313 332 372 424 497 562 680 837 948 1010 1220 1280 1480 1665
HC 355 375 415 476 540 600 720 875 990 1050 1245 1310 1560 1750


订货须知:
一、①MZ45X-10/16/25Q地埋式弹性座封/软密封闸阀产品名称与型号②MZ45X-10/16/25Q地埋式弹性座封/软密封闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定MZ45X-10/16/25Q地埋式弹性座封/软密封闸阀型号,请按MZ45X-10/16/25Q地埋式弹性座封/软密封闸阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
