Z45H-16/25C铸钢法兰硬密封闸阀

产品型号:
所属类别:
法兰硬密封闸阀

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


Z45H-16/25C铸钢法兰硬密封闸阀概述:
Z45H-16/25C铸钢法兰硬密封闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的阀门,闸阀在管路中主要作切断用。动作灵活可靠,密封性能优良。驱动方式分手动、电动、气动、齿轮传动;结构型:弹性楔式单闸板、刚性楔式单闸板和双闸板型式。

Z45H-16/25C铸钢法兰硬密封闸阀特点:
Z45H低压暗杆铸钢闸阀,替代传统铸铁阀门,结构紧凑、设计合理、阀门刚性好,通道流畅、流量系数大流阻系数小,结构简单,便于维修。它的密封面采用不锈钢和硬质合金,使用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。

Z45H-16/25C铸钢法兰硬密封闸阀用途:
广泛适用于石油化工,冶金,水处理,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

Z45H-16/25C铸钢法兰硬密封闸阀主要技术参数:
型号 公称压力MPa 试验压力MPa 工作温度 使用介质
密封 强度
Z45H-16C 1.6 1.76 2.4 ≤200℃ 水、蒸汽、油
Z45H-25C 2.5 2.75 3.75 ≤200℃ 水、蒸汽、油


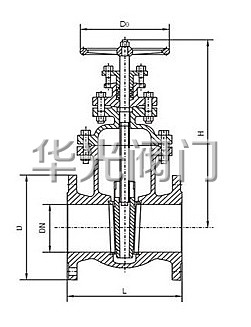

Z45H-16/25C铸钢法兰硬密封闸阀结构图:


Z45H-16/25C铸钢法兰硬密封闸阀主要外形尺寸:
公称通径
Dg(mm)
尺寸(mm) 重量
(kg)
L D D1 D2 b z-φd H D0
50 180 160 125 100 20 4-18 345 180 17
65 195 180 145 120 376 180 20
80 210 195 160 135 22 4-18 417 200 27
100 230 215 180 155 8-18 460 200 50
125 255 245 210 185 24 8-18 525 240 70
150 280 280 240 210 8-23 567 240 95
200 330 335 295 265 26 8-23 705 320 150
250 380 390 350 320 28 8-23 800 320 200
300 420 440 400 368 12-23 886 400 280
350 450 500 460 428 30 16-23 968 400 360
400 480 565 515 482 32 16-25 1090 500 500
450 510 615 565 532 20-25 1175 500 590
500 540 670 620 585 34 20-25 1414 720 680
600 600 780 725 685 36 20-30 1593 720 951
700 660 895 840 800 40 24-30 1812 800 1950

订货须知:
一、①Z45H-16/25C铸钢法兰硬密封闸阀产品名称与型号②Z45H-16/25C铸钢法兰硬密封闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z45H-16/25C铸钢法兰硬密封闸阀型号,请按Z45H-16/25C铸钢法兰硬密封闸阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。
免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
