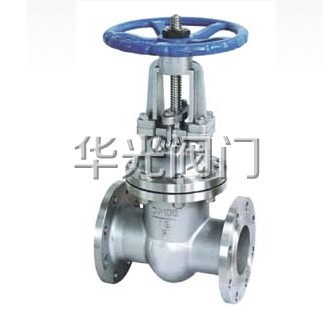

Z41W-16/25P不锈钢法兰硬密封闸阀

产品型号:
所属类别:
法兰硬密封闸阀

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


Z41W-16/25P不锈钢法兰硬密封闸阀概述:
Z41W-16/25P不锈钢法兰硬密封闸阀适用于-20~425℃,压力PN1.0-16Mpa的水、蒸汽、油品、弱腐蚀性介质中,广泛应用于石油、化工、建筑、城市给排水、火力发电厂等领域做管道的启闭控制单元和管路上作接通或截断管路中介质的启闭装置。

Z41W-16/25P不锈钢法兰硬密封闸阀性能参数:
公称压力:1.6-6.4MPa
适用温度范围:≤200℃~≤350℃
适用介质:硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。

Z41W-16/25P不锈钢法兰硬密封闸阀特点:
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流阻系数小 、密封面受介质的忡刷和侵蚀小。
2、密封面采用不锈钢和硬质合金,适用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、驱动方式有:电动、气动、齿轮转动、结构形式:弹型楔式单闸板、刚性楔式单闸板双闸板式
5、广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置
6、开闭较省力。
7、介质流向不受限制,不扰流、不降低压力。
8、形体简单,结构长度短,制造工艺性好,适用范围广。

Z41W-16/25P不锈钢法兰硬密封闸阀结构图:


Z41W-16/25P不锈钢法兰硬密封闸阀执行标准:
设计规范:GB/T 12234
结构长度:GB/T 12221
连接法兰:JB/T 79
试验与检验:JB/T 9092
压力-温度:GB/T 9131
产品标识:GB/T 12220

Z41W-16/25P不锈钢法兰硬密封闸阀主要零件材质:
零件名称 ZG1Cr18Ni9Ti
304   CF8
ZG00Cr18Ni10
304L   CF3
ZG1Cr18Ni12Mo2Ti
316     CF8M
ZG00Cr17Ni14Mo2
316L    CF3M
阀体/阀盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
闸板 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆螺母 铝青铜
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE
压盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
螺栓 不锈钢
螺母 不锈钢
手轮 球墨铸铁、铸钢

Z41W-16/25P不锈钢法兰硬密封闸阀主要外形尺寸和连接尺寸(mm):
型号 公称压力(Mpa) 公称通径
DN(mm)
尺寸(mm) 重量
(kg)
L D D1 D2 b Z-фd H H1 D0
Z41W-16P


1.6 15 130 95 65 45 14 4-ф14 175 195 200 4
20 150 105 75 55 14 4-ф14 180 205 200 5
25 160 115 85 65 14 4-ф14 210 240 220 6
32 180 135 100 78 16 4-ф18 210 240 220 7
40 240 145 110 85 16 4-ф18 350 425 240 18
50 250 160 125 100 16 4-ф18 358 430 240 29
65 265 180 145 120 18 4-ф18 373 452 240 33
80 280 195 160 135 20 8-ф18 435 530 280 46
100 300 215 180 155 20 8-ф18 500 620 320 63
125 325 245 210 185 24 8-ф18 614 756 360 108
150 350 280 240 210 24 8-ф23 674 845 360 134
200 400 335 295 265 26 12-ф23 818 1041 400 192
250 450 405 355 320 30 12-ф25 969 1244 450 273
300 500 460 410 375 30 12-ф25 1145 1474 560 379
350 550 520 470 435 34 16-ф25 1280 1663 640 590
400 600 580 525 485 36 16-ф30 1450 1885 720 849
500 700 705 650 608 44 20-ф34 1676 2181 720 958
Z41H-25P 2.5 15 130 95 65 45 16 4-ф14 175 195 200 4
20 150 105 75 55 16 4-ф14 180 205 200 5
25 160 115 85 65 16 4-ф14 210 240 220 6
32 180 135 100 78 18 4-ф18 210 240 220 7
40 240 145 110 85 18 4-ф18 350 425 240 18
50 250 160 125 100 20 4-ф18 358 430 240 28
65 265 180 145 120 20 8-ф18 373 452 240 33
80 280 195 160 135 22 8-ф18 435 530 280 46
100 300 230 190 160 24 8-ф23 501 620 320 64
125 325 270 220 188 28 8-ф25 614 756 360 105
150 350 300 250 218 30 8-ф25 674 845 360 134
200 400 360 310 278 34 12-ф25 818 1041 400 213
250 450 425 370 332 36 12-ф30 969 1244 450 290
300 500 480 430 390 40 16-ф30 1145 1474 560 399
350 550 550 490 448 44 16-ф34 1280 1663 640 631
400 600 610 550 505 48 16-ф34 1450 1885 720 900

订货须知:
一、①Z41W-16/25P不锈钢法兰硬密封闸阀产品名称与型号②Z41W-16/25P不锈钢法兰硬密封闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z41W-16/25P不锈钢法兰硬密封闸阀型号,请按Z41W-16/25P不锈钢法兰硬密封闸阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。
免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
