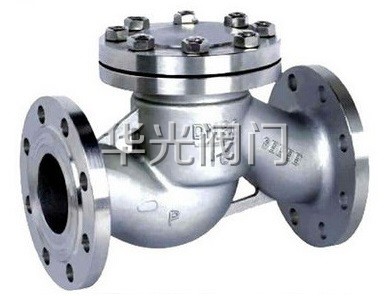

H41W-16/25P不锈钢升降式止回阀概述:
升降式止回阀是管道控制调节系统中的必不可少的控制阀门之一，是用来控制管道内流体单向流动的阀门，核心功能就是遏制管道中介质的倒行流动。升降式止回阀的结构与截止阀类似，其阀瓣（阀芯）沿通道垂直中以线作升降运动，动作可靠，但流体阻力较大，常应用于小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。

H41W-16/25P不锈钢升降式止回阀特点及用途：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小.
2、密封面采用不锈钢和硬质合金，适用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置.
5、主要材质为：CF8、CF3、CF8M、CF3M 、2520、双向不锈钢、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。

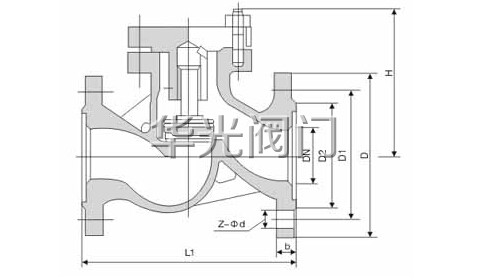

H41W-16/25P不锈钢升降式止回阀结构图:


H41W-16/25P不锈钢升降式止回阀主要材料：

阀体材料	公称压力 (MPa)	工作温度 (℃)	适用介质
不锈钢P	1．6-16．0	≤200	硝酸类
铬镍钛 耐热钢PI	1．6-6．4	≤550	石油、石油产品
铬钼钢	1．6-16．0	≤550	油

H41W-16/25P不锈钢升降式止回阀主要性能规范:

试验压力	公称压力（MPa ）
	1.6	2.5	4.0	6.4	10.0
壳体试验	2.4	3.8	6.0	9.6	15.0
密封试验	1.8	2.8	4.4	7.1	11.0
阀体材料	CF8(P)	CF8(P)	CF 8M (R)	WC6	WC9
工作温度	≤ 100	≤ 100	≤ 100	≤ 550	≤ 550
适用介质	硝酸类	硝酸类	醋酸类	水、蒸汽	水、蒸汽

H41W-16/25P不锈钢升降式止回阀执行标准:

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928


H41W-16/25P不锈钢升降式止回阀主要连接尺寸:

公称通径	PN1.6/2.5/4.0MPa		PN6.4MPa		PN10.0MPa
	L	H	L	H	L	H
DN32	180	100	260	160	260	165
DN40	200	110	260	165	260	170
DN50	230	115	300	170	300	175
DN65	290	140	340	185	340	190
DN80	310	170	380	205	380	235
DN100	350	200	430	230	430	265
DN125	400	230	500	265	500	310
DN150	480	255	550	310	550	350
DN200	600	285	650	350	650	400

H41W-16/25P不锈钢升降式止回阀注意事项:
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式止回阀垂直瓣应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。


订货须知：
一、①GXMH41W-16/25P不锈钢升降式止回阀产品名称与型号②GXMH41W-16/25P不锈钢升降式止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GXMH41W-16/25P不锈钢升降式止回阀型号，请按GXMH41W-16/25P不锈钢升降式止回阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
