H71H-16P不锈钢对夹消声止回阀概述:
H71H-16P不锈钢对夹消声止回阀也叫对夹不锈钢止回阀，主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放，还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。根据阀体及内件材质的不同，可适用在化工、石油、发电、水处理、环保等工业系统需防止介质逆向流动管道中。

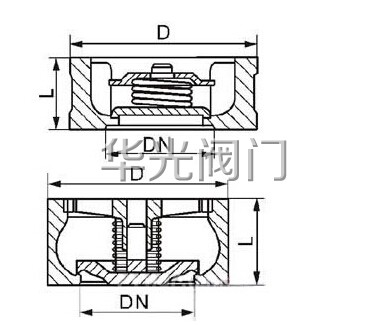

H71H-16P不锈钢对夹消声止回阀结构图：

产品名称	H71H不锈钢对夹式止回阀
产品型号	H71H
公称通径	DN15-DN200mm
压力范围	1.6-4.0MPa
阀体材质	不锈钢304、316L

H71H-16P不锈钢对夹消声止回阀主要技术参数：

型号	公称压力PN(MPa)	试验压力PS(MPa)		工作温度(℃)	适用介质
		壳体	密封
H71H-16P	1.6	2.4	1.76	≤200	水、蒸体、油品等
	2.5	3.75	2.75	≤235
				≤300
				≤200	硝酸等腐蚀性介质
	4.0	6.0	4.4	≤300	水、蒸体、油品等
				≤200	硝酸等腐蚀性介质

H71H-16P不锈钢对夹消声止回阀主要零部件材料：

规格型号	阀体	阀瓣	弹簧
H71H-16、H71H-25P	304	304	304

H71H-16P不锈钢对夹消声止回阀主要外形及连接尺寸：

公称压力 MPa	公称通径 DN	尺寸（mm）
		L	D1	D2	D3	D4	D5
PN1.0MPa PN1.6MPa	15	16	52	15	24	31	40
	20	19	62	19	30	40	50
	25	22	72	24	35	47	58
	32	28	83	31	46	56	68
	40	31.5	93	39	55	66	78
	50	40	108	48	65	78	90
	65	46	128	62	80	95	110
	80	50	142	76	96	110	128
	100	60	162	95	115	132	150
	125	90	192	110	125	135	-



订货须知：
一、①H71H-16P不锈钢对夹消声止回阀产品名称与型号②H71H-16P不锈钢对夹消声止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H71H-16P不锈钢对夹消声止回阀型号，请按H71H-16P不锈钢对夹消声止回阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
