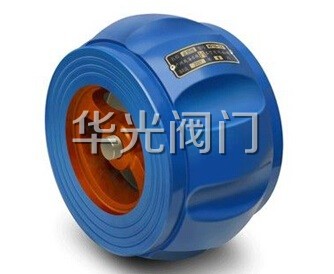

H71X-16对夹消声止回阀概述：
H71X系列南瓜型止回阀是利用管线内部压力变化，内压自行驱动型止回阀。该产品阀瓣运动自动导向，开启关闭灵活，运动自如，密封性能好，外形结构尺寸小、重量轻、拆装方便、噪音低、垂直，水平 安装均可。对夹升降止回阀可安装在水泵出口管道上，多用于水泵停止时，防止管路中带压水流回流冲击水泵确保安全。

H71X-16对夹消声止回阀用途：
对夹式消声止回阀主要用在水泵出口；防止介质倒流。高层建筑给排水、消防、空调、等泵房系统。该产品具有能消除噪声的特大优点。结构长度短、重量轻、密封性能好。但阻力大于全流量的节能消声止回阀。

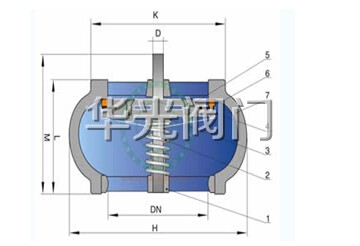

H71X-16对夹消声止回阀结构图：


H71X-16对夹消声止回阀主要性能、规范：

公称压力	实验压力		工作压力	适用温度	适用介质
	强度	密封
1.6	2.4	1.76	1.6	80	水

H71X-16对夹消声止回阀主要零件材料：

零件名称	阀体、阀盖、阀瓣	密封垫	阀轴、压盖	弹簧
材料	铸铁	丁腈橡胶	黄铜	不锈钢

H71X-16对夹消声止回阀安装说明：
１、安装前请核对该对夹消声止回阀的口径，压力等级及外观是否完好无损。用手按动阀轴是否动作灵活无阻。
２、检查对夹消声止回阀体标示红色箭头与管线水流方向是否一致。
３、夹紧对夹消声止回阀时，各螺栓拧紧用力均衡，使阀门受力一致，并且夹紧力不要过大。

H71X-16对夹消声止回阀主要尺寸及重量：

公称通经 ＤＮ（mm）	尺寸（mm）				重量 （kg）
	Ｌ	Ｄ	Ｄ	螺栓
40	62	105	85	4-M16×150	2.3
50	67	127	105	4-M16×150	2.5
65	73	139	120	4-M16×150	4
80	80	152	135	8-M16×160	5.2
100	102	172	155	8-M16×190	7.5
125	120	225	185	8-M16×230	13.5
150	140	232	210	8-M20×240	17.5
200	165	286	265	12-M20×260	27
250	210	350	320	12-M22×310	56
300	260	430

订货须知：
一、①H71X-16对夹消声止回阀产品名称与型号②H71X-16对夹消声止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H71X-16对夹消声止回阀型号，请按H71X-16对夹消声止回阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
