HC42X-16Q静音止回阀概述:
DRVZ（HC42X）-16静音式止回阀主要由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计压力，水头损失极小。

HC42X-16Q静音止回阀工作原理：
阀瓣启闭行程很短，停泵启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。

HC42X-16Q静音止回阀适用范围：
该阀主要用于给排水、消防、暖通系统可安装于水泵出口处以防止倒流及水锤对泵的损害。
1、广泛用于给排水、消防、暖通、工业等系统。
2、采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能保证*小的压力损失。
3、安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到静音、防止倒流和保护设备的目的。

HC42X-16Q静音止回阀特点：
1、内部水流通路采用流线型设计
2、水头损失极小
3、阀瓣开关行程很短，可达快速关闭

HC42X-16Q静音止回阀执行标准：
设计规范：GB/T12233
结构长度：GB/T12221
连接法兰：JB/T79,HG20592,GB9113,ANSI
试验与检验：GB/T13927
压力-温度：GB/T9131
产品标识：GB/T12220

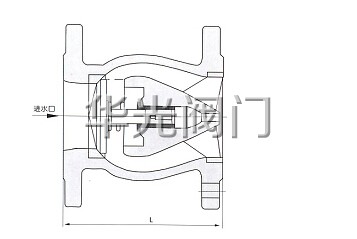

HC42X-16Q静音止回阀结构图：


HC42X-16Q静音止回阀主要零件材料：

零件名称	阀体、导流体	阀瓣	弹簧	阀杆
材料	QT450	QT450	50Cr	2Cr13

HC42X-16Q静音止回阀主要技术参数：

公称压力	试验压力﹝MPa﹞		适用温度	适用介质
﹝MPa﹞	壳体	密封
1	1.5	1.1	≤80℃	水、油品、
1.6	2.4	1.76		污水、海水

HC42X-16Q静音止回阀主要外形尺寸：

公称通径	L
50	120
65	150
80	180
100	240
125	300
150	350
200	450
250	500
300	550
350	572
400	600
450	650
500	700

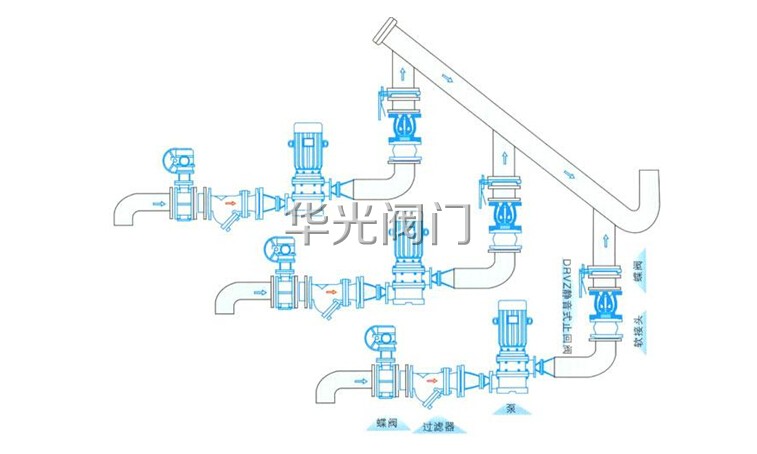

HC42X-16Q静音式止回阀安装示意图：





订货须知：
一、①HC42X-16Q静音止回阀产品名称与型号②HC42X-16Q静音止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定HC42X-16Q静音止回阀型号，请按HC42X-16Q静音止回阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
