DHH44X-10/16蝶式缓闭消声止回阀
- 产品型号:
- 所属类别:
- 给排水用止回阀
厂家直销,价格优惠,欢迎致电咨询!
销售热线:13950155029(微信同号)
我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!
DHH44X-10/16蝶式缓闭消声止回阀产品概述:
DHH44X缓闭消声止回阀主要用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。在设计上充分考虑了使用环境的要求,采用斜板式结构,达到无震动、无嘈声、运行平稳,确保宾馆、住宅环境安静,并具有节能的效果。用延缓关闭的方式使局部倒流水向系统内泄流,从而大大降低了停泵倒流的水压冲力,消除了破坏性水锤峰值的产生,截流密封采用丁腈橡胶,密封性能好、减震耐磨、使用寿命长、维修方便等特点。
DHH44X-10/16蝶式缓闭消声止回阀主要技术参数:
型号 | 公称压力PN(MPa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | *高工作压力 |
DHH44X微阻缓闭式消声止回阀 | 1.0 | 1.5 | 1.1 | 1.0 |
1.6 | 2.4 | 1.76 | 1.6 |
DHH44X-10/16蝶式缓闭消声止回阀适用范围:
城建、化工、冶金、石油、制药、食品、饮料、环保
DHH44X-10/16蝶式缓闭消声止回阀主要零件材料:
零件名称 | 阀体 | 蝶板 | 阀杆 | 缓冲油缸 | 密封圈 |
材料 | 球墨铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁腈橡胶 |
DHH44X-10/16蝶式缓闭消声止回阀标准:
类型 | 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
止回阀 | ANSI B16.34 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API |
止回阀 | BS 1968 |
DHH44X-10/16蝶式缓闭消声止回阀主要技术尺寸:
DN(mm | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 2000 |
L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 | 790 | 950 |
H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 | 2150 | 2550 |
B | 450 | 520 | 590 | 670 | 750 | 780 | 850 | 970 | 1080 | 1200 | 1300 | 1450 | 1670 | 1880 | 1950 | 2450 |

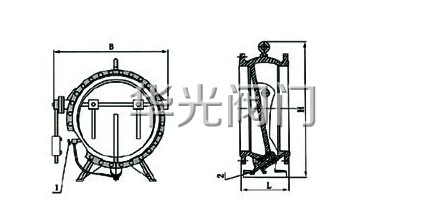

DHH44X-10/16蝶式缓闭消声止回阀结构图:

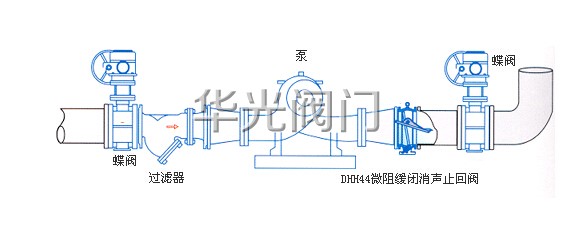

DHH44X-10/16蝶式缓闭消声止回阀典型安装图:
订货须知:
一、①DHH44X-10/16蝶式缓闭消声止回阀产品名称与型号②DHH44X-10/16蝶式缓闭消声止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定DHH44X-10/16蝶式缓闭消声止回阀型号,请按DHH44X-10/16蝶式缓闭消声止回阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。
免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。 | |||
|
|||
|
