JHL41X-16/25多功能止回阀概述：
JHL41X多功能止回阀也叫多功能三合一止回阀，融截止、节流、止回三种阀门之功能，可代替泵出口截止、节流、止回阀三台阀门，实现一阀多用。可做为管道自动平衡分配阀使用，只要首次调好流量不动，以后停泵或开机都不需要再调，始终保持首次调好的流量。停泵后阀瓣自动快速止回，关闭平稳无水锤。长期停泵或泵修理，为确保安全密封，可将阀杆拧到底，顶住阀瓣即实现截止阀功能。JHL截止、节流、止回多功能阀完全取代了传统管道装置中须装截止阀、调节阀、止回阀三台阀门使用大量减少投资、空间和安装费用。

JHL41X-16/25多功能止回阀工作原理：
三合一止回阀安装在一般建筑，公寓及工厂的供排水，冷暖水处理，及锅炉的冷凝水，二次供水管道的泵出口上，用来防止泵停止运转而引起的管道内的介质倒流。

JHL41X-16/25多功能止回阀特点：
1、用一个阀门,可以圆满地完成三种功能：无水锤止回阀、闸阀、平衡阀。
2、泵停止运转时，弹簧力先合上阀瓣，因而防止水锤。
3、通过调节开度，可以调节泵的输出量。
4、装有指示器，可以用眼睛确认阀门的开启度。
5、密封垫用丁腈橡胶制作，因而根本不会泄漏，可以吸收冲力。
6、弹簧是用不锈钢制作，因而具有很强的耐蚀性。
7、可节约水量的设备材料和费用，缩小安装空间。
8、由于形状和结构高等成流线型，因而压降很小。
9、由于起到旁道作用，所以其有回收出口侧管道内水的功能，而且在进口侧出现真空时，补充引水。
10、水平管道，垂直管道上均可安装。

JHL41X-16/25多功能止回阀适用范围：
三合一止回阀安装在一般建筑，公寓及工厂的供排水，冷暖水处理，及锅炉的冷凝水，二次供水管道的泵出口上，用来防止泵停止运转而引起的管道内的介质倒流。

JHL41X-16/25多功能止回阀产品功能介绍：
无水锤止回阀功能
1、即使泵出口压力小也可以抬起阀辩。并使流体通过，(004～007kgf／cm2开始工作)。
2、l因停止运转而使流体的流动一性被削弱时．阀瓣受弹簧作用．而关闭阀，这样完全可以防止一般止回阀因逆流而产生的水击。
3、三台一止回阀，园其密封垫是由合成橡胶制作的，因而可以吸收关闭阀擗时所产生的冲击，并且完全密封。
 闸阀(截止阀)功能
利用阀杆向下推阀瓣．贴紧阀座，完全阻止流体。一般闸阀是由金属接触，因而不可能形成完全密封，而三合一止回阀．则由于其阀瓣是由丁腈橡胶制成的，因而能完全密封。
平衡阀功能：
通过用手上下调节杆调节盘的开度，可以调节流体的流量，利用指示器，可以观察阀瓣的开闭状态，

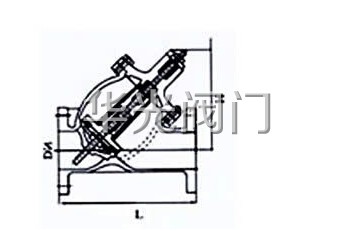

JHL41X-16/25多功能止回阀结构图：


JHL41X-16/25多功能止回阀主要技术参数：

适合介质		水、油
适用压力		1.0MPa、1.6MPa、2.5MPa
适合温度		80度
允许泄漏量		0
规格		DN40-DN600
阀门连接方式		法兰标准
		1.0MPa、1.6MPa、2.5MPa
材质	阀体盖	铸铁HT200	球墨铸铁QT450
	阀座	球墨铸铁
	密封垫	丁晴橡胶
	阀瓣	球墨铸铁
	弹簧	不锈钢

JHL41X-16/25多功能止回阀主要外形尺寸：

公称通径 DN	安装方式	阀长 L(mm)	法兰直径 (mm)	开启高度 H(mm)	螺栓孔中心距 (mm)	螺栓孔数＊直径	重量 kg
50	法兰连接	230	160	210	125	4*18	16
65		290	180	250	145	4*18	24
80		310	195	290	160	8*18	35
100		350	215	320	180	8*18	50
125		400	245	380	210	8*18	72
150		480	280	420	240	8*23	98
200		550	335	500	195	12*23	150
250		620	405	680	355	12*25	230
300		700	460	730	410	12*25	390
350		787	520	830	470	16*25	500

订货须知：
一、①JHL41X-16/25多功能止回阀产品名称与型号②JHL41X-16/25多功能止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定JHL41X-16/25多功能止回阀型号，请按JHL41X-16/25多功能止回阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
