H42H-16/25C铸钢立式止回阀概述：
H42H升降止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

H42H-16/25C铸钢立式止回阀工作原理：
H42H系列立式止回阀能防止介质倒流，起到介质止回作用。H42H立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的压力作用下，顶开立式止回阀中的阀瓣，使阀门自动开启。当进口端介质压力低于出口端时，弹簧将阀瓣推向阀座而使阀门关闭（注：卧式安装下需加弹簧，立式管道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下，会自动关闭）

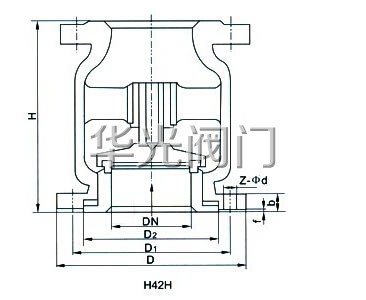

H42H-16/25C铸钢立式止回阀结构图：


H42H-16/25C铸钢立式止回阀应用规范：

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

H42H-16/25C铸钢立式止回阀性能和使用范围：
1 适用介质：水、油品、蒸汽。
2 适合温度：≤425℃。
3 阀门试验压力及阀门在各级温度下的*大工作压力。

型号	公称	试验压力				工作温度(℃)
	压力	强度	密封	低压密封
		(水)Mpa	(水)空气(Mpa)	(空气)Mpa
H42H-16C	1.6	2.4	1.8	0.6		≤425
H42H-25C	2.5	3.8	2.8	0.6		≤425
H42H-40C	4	6	4.4	0.6		≤425
型号+（材质）	公称压力PN（MPa）		试验压力P3(MPa)		适用温度（℃）	适用介质
			壳体	密封
H42H-16C（碳钢）	1.6		2.4	1.76	≤425	水、油品
H42H-16P（304）					≤200	弱腐蚀介质
H42H-25P（304）	2.5		3.75	2.75
H42H-25R（316）						腐蚀性介质
H42H-40P（304）	4		6	4.4		弱腐蚀性介质
H42H-40R（316）						腐蚀性介质
H42Y-40I（铬钼钢）					≤550	水、油品

H42H-25C铸钢立式止回阀主要安装尺寸及重量：

GB2.5MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200
L	80	90	105	110	120	140	160	185	210	275	300	380
D	95	105	115	135	145	160	180	195	230	270	300	360
Wt						7.5	9.5	12	20	38	49	70

H42H-16/25C铸钢立式止回阀使用说明：
1.本阀门是工业管道上必不可少的装置，安装时仔细核对阀门标志及铭牌是否符合作用要求。
2.安装前必将阀门清洗干净，并清除运输过程中所造成的缺陷。
3.安装后的阀门应经常保持清洁，阀杆螺纹部分须定期加油。
4.本阀门应存放在干燥通风的室内，长期存放，应经常检查，防止锈蚀。
注意：使用中，螺杆压盖会出现湿漏，应将压盖螺丝拧紧。


订货须知：
一、①H42H-16/25C铸钢立式止回阀产品名称与型号②H42H-16/25C铸钢立式止回阀铸钢立式止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H42H-16/25C铸钢立式止回阀型号，请按H42H-16/25C铸钢立式止回阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华光阀门专家为您审核把关。
